Tensionador Leve
Peça preço e prazo deste produto. A equipe confere estoque e referência e responde pelo WhatsApp.
Desenvolvido para manutenção de cadeias de isoladores de ancoragem e de suspensão em linhas de transmissão com classe de tensão entre 69 e 145 kV. Prático e versátil, é composto por diversas ferramentas que possuem excelentes características mecânicas e baixo peso, o que facilita a atividade de manutenção, seu manuseio e transporte.
As excelentes características mecânicas dos tubos RITZGLAS® permitem a redução do diâmetro dos bastões de tração para apenas 32mm (1.1/4"), proporcionando leveza e mantendo a segurança e confiabilidade.
A diversidade de ferramentas o torna o conjunto versátil, econômico e atraente no que se refere ao custo benefício.
Capacidade nominal de trabalho: 2948 daN (6500 lb)

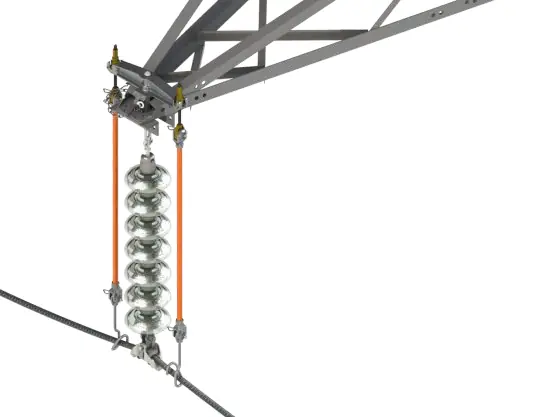

Aplicação cadeia de Suspensão Aplicação cadeia de Ancoragem
COMPOSIÇÃO DO CONJUNTO PARA ANCORAGEM
COMPOSIÇÃO DO CONJUNTO PARA SUSPENSÃO
APLICAÇÃO DE CADA FERRAMENTA
1. FLV13352-1 (jugo lado morto)
Tem aplicação na cadeia de ancoragem e na cadeia de suspensão.
Na cadeia de ancoragem ele é acoplado à mísula, com auxílio de corrente.
Na cadeia de suspensão é acoplado à mísula, com auxílio do suporte (FLV13356-1).
É apoiado e preso à extremidade da mísula para servir de suporte e acoplamento do jugo lado morto (FLV13352-1) na troca de cadeia de suspensão.
3. FLV30249-1 (jugo lado vivo)
Acopla diretamente no cabo, dispensando o uso de esticador para o seu tensionamento na troca de cadeia de ancoragem.
4. FLV13780-1 (bastão tensor isolante)
O garfo lado morto é acoplado no parafuso tensor. Já os 10 pares de pinos lado vivo servem de suporte e acoplamento do jugo sem a necessidade de luva ajustável na troca da cadeia de isoladores em estrutura de ancoragem.
5. FLV13130-1 (bastão tensor isolante)
Com o acoplamento do Parafuso Tensor (RE401-1998) em uma extremidade e do Gancho Espiral (FLV13006-1, FLV13006-2, FLV13006-3) na outra extremidade, essa ferramenta é usada para sustentar o cabo na troca de cadeia de suspensão.
BASTÃO TENSOR
NOTA
Bastões com outros comprimentos podem ser adquiridos sob encomenda.
6. RE401-1998 (parafuso tensor)
Acoplável ao bastão tensor (FLV13780-1) pelo sistema garfo olhal e ao jugo morto (FLV13352-1) através dos munhões simples (RE401-2068).
NOTA
Parafuso com outros comprimentos podem ser adquiridos sob encomenda.
7. RE401-2068 (munhões simples)
Rosqueável no parafuso tensor (RE401-1998), com o auxílio da chave catraca (RM1948-3) para tensionar o condutor, transferindo a carga da cadeia para o conjunto tensionador.
8. FLV10460-1 (Porca de segurança)
Instalação obrigatória após os munhões, garante apoio e estabilidade durante a tração das cadeias de isoladores.
Acoplado ao bastão tensor (FLV13130-1), o gancho espiral prende o condutor para sustentá-lo na troca de cadeia de suspensão. Cada um dos 3 tamanhos de ganchos é utilizado em função do comprimento da ferragem lado vivo da cadeia de isoladores.
10. RM1948-3 (chave catraca)
Embora essa ferramenta não esteja incluída no conjunto tensionador, recomendamos a sua aquisição para aplicação no munhão simples (RE401-2068).
Utilizada para acondicionamento e transporte dos bastões tensores FLV13780-1.
Utilizada para acondicionamento e transporte dos bastões tensores FLV13130-1.
13. ATR09962-1 (sacola tipo maleta)
Utilizada para acondicionamento e transporte dos demais componentes do conjunto.
| Referência de Catálogo | Descrição | Quant. | Peso Aprox. kg lb | |
|---|---|---|---|---|
| FLV13352-1 | Jugo lado morto com 1400 mm de corrente | 01 | 8,10 17,86 | |
| RE401-1998 | Parafusos Tensores com comprimento 305 mm | 02 | 2,60 5,73 | |
| RE401-2068 | Munhões Simples | 02 | 1,66 3,66 | |
| FLV10460-1 | Porca de Segurança | 02 | 0,22 0,48 | |
| FLV13780-1 | Bastões Tensores Isolantes RITZGLAS® Ø 32 mm, comprimento total 2,70 m, com garfo de alumínio fundido para acoplamento do parafuso tensor e 10 pinos, com espaçamento de 152 mm para acoplamento do jugo lado vivo | 02 | 8,20 18,08 | |
| FLV30249-1 | Jugo lado vivo em chapa de alumínio estrutural laminado, equipado com mordentes que são fixados ao condutor por meio da ação de compressão, apertando a cada vez que aumenta a carga de tração | 01 | 7,41 16,3 | |
| Total | 28,19 | 62,11 |
| Referência de Catálogo | Descrição | Quant. | Peso Aprox. kg lb | |
|---|---|---|---|---|
| FLV13352-1 | Jugo lado morto, com 1400 mm de corrente | 01 | 8,10 17,86 | |
| RE401-1998 | Parafusos Tensores com comprimento 305 mm | 02 | 2,60 5,73 | |
| RE401-2068 | Munhões Simples | 02 | 1,66 3,66 | |
| FLV10460-1 | Porca de Segurança | 02 | 0,22 0,48 | |
| FLV13130-1 | Bastões Tensores Isolantes RITZGLAS® Ø 32 mm, comprimento total 1,46 m, com garfo de alumínio fundido em ambas as extremidades | 02 | 5,20 11,46 | |
| FLV13356-1 | Suporte em liga de alumínio fundido para acoplamento na mísula, por corrente com gancho, e trava de segurança | 01 | 3,40 7,50 | |
| FLV13006-1 | Peças de Gancho Espiral de aço especial tratado termicamente, comp. 695 mm com olhal para acoplamento no Bastão Tensor garfo-garfo | 02 | 4,60 10,14 | |
| FLV13006-2 | Peças de Gancho Espiral de aço especial tratado termicamente, comp. 615 mm com olhal para acoplamento no Bastão Tensor garfo-garfo | 02 | 4,00 8,82 | |
| FLV13006-3 | Peças de Gancho Espiral de aço especial tratado termicamente, comp. 555 mm com olhal para acoplamento no Bastão Tensor garfo-garfo | 02 | 3,60 7,94 | |
| Total | 33,38 | 73,59 |
| Referência de Catálogo | Comprimento Isolante (m) | Comprimento de Trabalho (m) | |
|---|---|---|---|
| Mínimo | Máximo | ||
| FLV13780-1 | 1,09 | 1,16 | 2,53 |
| FLV13130-1 | 1,22 | 1,45 | 1,45 |
Referências do catálogo (16)
Informações do Catálogo de Produtos MAXX rev. 07/2026. Confirme a especificação com a equipe antes da compra.
