Bastão-Garra

Geralmente utilizado para segurar e afastar os condutores energizados de suas posições originais. Permite aos eletricistas a manutenção em cruzetas, isoladores, na retirada e recolocação de postes e ferragens, como também à instalação de novos componentes, como pára-raios, em linha aéreas.

Esse bastão é utilizado, usualmente, e em pares ou em conjunto com outras ferramentas complementares como: selas; colares; colarinhos; moitões. Todas especialmente planejadas para um serviço rápido e seguro.

Construído com tubo RITZGLAS® e com ferragens em liga de alumínio (para uma melhor relação resistência mecânica e leveza), o olhal giratório em aço possui rolamento, permitindo uma rotação perfeita e suave.

A variação da abertura do mordente do bastão-garra permite a fixação no condutor de forma firme e segura, através do giro do bastão, até o completo fechamento do mordente.

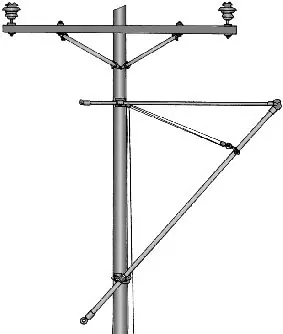

Os diagramas apresentam uma correta orientação do uso dos bastões-garra através das quatro configurações mais utilizadas e suas respectivas cargas de trabalho.

O eletricista deve observar rigorosamente as distâncias de segurança, durante a utilização dos bastões de linha viva, de acordo com as respectivas tensões recomendadas na tabela OSHA.

Colarinho para Moitão

CARGA MÁXIMA DE TRABALHO*

* Baseado no bastão-garra totalmente na horizontal. Quanto mais baixo se coloca a sela superior, por baixo do nível do condutor, maior será a tensão no bastão “A” e, portanto, a carga que poderá suportar será menor.

Bastões-Garra com selas, colar com argola e moitões para afastamento do condutor.

Bastões-Garra com selas, colarinho para moitão e moitão para afastamento do condutor.

ADVERTÊNCIA

CARGAS DE TRABALHO - Para a correta seleção das ferramentas deve- se utilizar as informações de carregamento da estrutura. Já quando não for possível obter esses valores, toda a estrutura de trabalho deverá ser analisada antes da aplicação da carga.

Quando os cálculos não são possíveis (exemplo: quando um poste é ligeiramente maior que o seu adjacente) basta considerar o peso total dos vãos adjacentes como a carga máxima de trabalho. Isso não se aplica em estruturas instaladas em pontos elevados, o que requer análises especiais para a determinação de carga.

Se a carga de trabalho for maior do que a indicada na tabela (para um bastão especificado) deverão ser utilizados dois bastões-garra, com a sela de elevação dupla, ou então usar um bastão-garra com Ø maior.

CARGA MÁXIMA DE TRABALHO

* Com elevação máxima de 1,52 m sobre a sela e desbalanceamento máximo de 102 daN (225 lb) em um dos lados.

Bastões-Garra, sela de elevação, bastão de tração com Torniquete e moitão usados para afastamento de condutores pesados.

Conjunto para elevação das três fases em que todos os três condutores são levantados simultaneamente.

O RH4647-16 é seccionável, o que torna fácil o seu transporte. A conexão entre as duas partes é feita através de uma emenda metálica, em aço galvanizada e fixada, com pino de aço e contrapino do tipo alfinete.

* Bastão seccionável Comprimento Isolante

COLARINHO PARA MOITÃO

São instalados no bastão-garra para serem usados como ponto de tracionamento pelo moitão, permitindo a articulação desses bastões por ocasião do afastamento e posterior aproximação do condutor.

Para assegurar um isolamento efetivo entre o moitão e os condutores energizados, o colarinho deve ser instalado no bastão a uma distância mínima de acordo com a sua classe de tensão ou mais distante.

Essa ferramenta é construída em quatro Ø distintos, sendo o anel de contato direto com o bastão em liga de alumínio, que permite a rotação livre do bastão, uma vez fixado ao mesmo, através de dois parafusos. O olhal para içamento é construído em liga de bronze e possui uma articulação para acompanhar a ferramenta de tração em relação ao bastão.
