Selas e Componentes

A sela de amarração de corda para poste é uma ferramenta simples e prática de ser utilizada, possui 6 anéis onde as cordas podem ser amarradas, evitando embaraçamento indevido das mesmas.

Possui esticador de corrente (RM1848-W) com comprimento de 915 mm para acoplamento ao poste com volante giratório para realizar o ajuste final. Fabricada em liga de alumínio tratado termicamente para atender as exigências de carga de trabalho e leveza no manuseio. RM1846-W Modelos de sela para poste fabricados de acordo com a norma IEC 61236.

Ferramentas utilizadas como ponto de acoplamento de bastões, moitões ou mastros, permitindo o afastamento dos bastões em relação ao poste.

Entre os modelos disponíveis estão: as selas com colar; com extensor e colar; com manilha e com extensor e manilha.

Base fabricada em liga de alumínio tratada termicamente e engate para corrente em aço inox para atender as exigências de carga de trabalho e leveza no manuseio, manilha e acoplamento da sela em bronze fundido. Possui esticador de corrente (FLV00049-3) com comprimento de 915 mm para acoplamento ao poste com volante giratório para realizar o ajuste final.

Sela para cruzeta, útil quando o espaço de trabalho é reduzido ou quando está congestionado com uma sela para poste ou mais. A manilha instalada no corpo dessa sela, por sua vez, proporciona uma liberdade de movimentos e permite que o bastão-garra se mova livremente em qualquer direção. Pode ser usada em cruzetas de 76 x 108 mm e 102 x 203 mm.

RM4760-W (simples) RM4760-1W (dupla)

As selas de elevação são utilizadas como ponto de acoplamento de bastões, moitões ou mastros para afastamento em relação ao poste, em estruturas do tipo "H" ou quando o espaço de trabalho no poste é limitado.

Fabricada com base e sapata em liga de alumínio tratada termicamente para atender as exigências de carga de trabalho e leveza no manuseio, alça de apoio e engate para corrente em aço e alça para sela em bronze fundido. Possui esticador de corrente (RM1848-W) para acoplamento ao poste com volante giratório para realizar o ajuste final. É equipada com alça e pino para conexão do Moitão e bastão-garra respectivamente, permitindo o movimento livre de ambos.

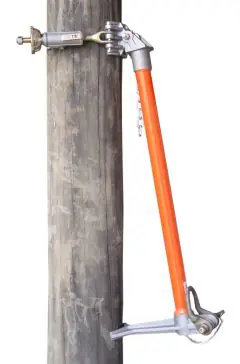

A sela simples de elevação, pertencente ao grupo de ferramentas de tracionamento, locomoção e suporte. Construída em tubo RITZGLAS® é equipada com uma alça e pino para conexão do moitão e bastão-garra, respectivamente, permitindo o movimento livre de ambos.

Utilizada quando o espaço de trabalho no poste é limitado, propicia uma elevação total do condutor em até 915 mm. Com a mesma capacidade de carga que as selas de elevação de alumínio, mas normalmente usada em sistemas de alta tensão, onde é necessário mais espaço para levantar os condutores.

SELA

* Para cada bastão-garra.

Componentes para a Sela

RC400-0073 O extensor para selas, possibilita o espaçamento adicional entre os bastões e o poste, fixos entre si através da sela. Possui em uma extremidade preparação para acoplamento nas selas através de rasgo com geometria apropriada para encaixe e furação para instalação de parafuso trava. Na sua outra extremidade possui furação para fixação do colar de amarração. Ferramenta fabricada em liga de alumínio fundida com tratamento térmico.

RM1848-W O esticador de corrente é um componente dos variados modelos de sela, que é responsável pela fixação da sela ao poste e o ajuste final é realizado pelo volante giratório. O esticador de corrente facilita e permite a instalação das selas, impedindo o seu deslizamento ou movimentação excessiva, mantendo-a firme em seu local. Punho fabricado em alumínio, garfo em aço microfundido, volante em aço inox, corrente elo soldado e pino de segurança.

RM1847 RM1847-3 RM1847-4 RM1847-6 A extensão de corrente é utilizada em conjunto com o esticador de corrente para permitir seu acoplamento em postes com diâmetros maiores. Engate fabricado em liga de alumínio tratada termicamente, preso a uma corrente fabricada em aço e com tratamento superficial anticorrosivo. Possui pino de segurança também fabricado em aço e com tratamento anticorrosivo, que permite o travamento da corrente junto a sela.

RM4740 O parafuso sela para poste de concreto é de instalação simples e prática, essa ferramenta é inserida em um dos furos do poste e presa com porca borboleta. Peça constituinte do conjunto de sela e componentes. Construído em aço galvanizado, acoplamento e porca borboleta em aço, possui comprimento total de 295 mm.

RM4740-14 A fixação de olhal é utilizada para acoplar o olhal da base do bastão-garra a uma sela para poste, quando este tem a função de braço do conjunto de elevação, permitindo que o bastão possa exercer movimentos de rotação para conectar-se ao estribo no conjunto de elevação. A estrutura da peça é constituída principalmente por um cabeçote em liga de alumínio com tratamento térmico, parafuso olhal em liga de bronze, parafusos e arruelas de pressão galvanizadas além de um cabo de aço inox revestido em nylon.

RM4741-1 RM4741-2 RM4741-3 RM4741-5 Os colares são versáteis e de grande utilidade, seja nos trabalhos em distribuição ou transmissão, pois permitem a fixação do bastão em arranjos com outras ferramentas previamente instaladas na estrutura.

Construídos em liga de alumínio, os colares de amarração possuem parafusos e porca borboleta microfundida de aperto aos tubos, além de dispositivo trava por mola que evita a abertura espontânea do colar, proporcionando firmeza e segurança. Possui revestimento interno em aço inox liso para proporcionar aderência necessária sem que cause danos mecânicos aos tubos isolados.

RM4760-2 O adaptador, converte a sela simples e a sela simples de elevação em sela dupla de elevação, possibilitando a instalação de dois bastões.

COMPONENTES PARA A SELA

Parafuso sela para uso em poste de concreto duplo-T com colar

SELA PARA ESTRUTURA METÁLICA

São utilizadas para sustentar o bastão-garra, lança, mastro, moitão ou talha para locomoção de cadeias de isoladores na estrutura metálica.

São acopladas firmemente nas abas das cantoneiras das estruturas metálicas através de parafusos e garras com porca borboleta.

A RM4742 possui uma manilha de bronze instalada no corpo da sela, que, através de um acoplamento giratório, permite a ancoragem do moitão.

Os modelos RM4742-1 a RM4742-4 possuem colares com diâmetros variados para acoplamento aos bastões de forma segura e favorável em qualquer ângulo.

A RT400-1413 é semelhante à RM4742, diferenciando-se apenas no tamanho das garras, que foram projetadas para abas de cantoneiras maiores em estruturas metálicas de maior porte.

Possuem as mesmas características da sela comum. Entretanto, são fabricadas em liga de alumínio, o que as tornam mais práticas e fáceis de serem instaladas.

As selas comuns podem ser integralmente substituídas pelas selas leves.
