Tensionador Auxiliar

Ferramenta leve, portátil, projetada para agilizar a troca de isoladores danificados em cadeias de suspensão desenergizadas, especialmente, quando o número de isoladores danificados não justifica a retirada e a descida de toda a cadeia para substituição no solo.

PROCEDIMENTOS DE SEGURANÇA

Durante a troca de isoladores nas cadeias de suspensão desenergizadas, o manuseio do Tensionador Auxiliar requer uma atenção especial com relação à sua instalação na rede, a fim de evitar acidentes.

1. Essa ferramenta é utilizada somente em redes desenergizadas.

2. Antes da instalação do Tensionador Auxiliar, o eletricista necessitará instalar primeiramente um conjunto tensionador completo (jugo bastões tensores) e adequado à cadeia de isoladores a ser trabalhada, a fim de aliviar a tensão mecânica da cadeia e permitir o desacoplamento do isolador.

3. Após isso, a castanha e o Tensionador Auxiliar serão montados sobre o isolador imediatamente superior àquele a ser substituído (a troca é realizada em um isolador de cada vez).

4. No acoplamento, certifique se que a campânula do isolador esteja apoiada somente na base superior do jugo na utilização do modelo FLV11537-1, ou na castanha na utilização dos modelos FLV30577.

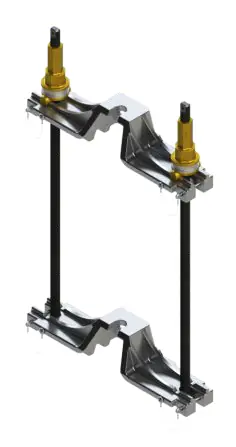

Utilizado somente para cadeias de suspensão em configuração “I”. Possui jugos em alumínio fundido, dois munhões e dois parafusos tensores.

Capacidade nominal de trabalho: 600 daN (1322 lb)

NOTA

As castanhas removíveis (adquiridas separadamente), são alteradas para encaixe em diferentes tipos de isoladores. Quando os modelos disponíveis nesse catálogo não atenderem as especificações do isolador, deverão ser disponibilizado o desenho do isolador para avaliação do nosso departamento de engenharia para desenvolvimento da castanha adequada.

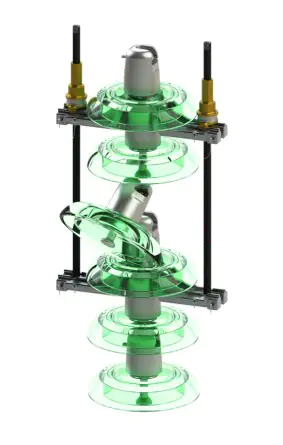

Possui dois jugos que se acoplam nas respectivas campânula dos isoladores com o auxílio de castanhas (adquiridas separadamente) de acordo com o modelo do isolador, fabricados em liga de alumínio fundida, além de dois munhões e dois parafusos tensores.

Capacidade nominal de trabalho: 600 daN (1322 lb)

CASTANHAS
