Suporte Temporário

Para ser acoplado a cruzetas com tamanhos de 82 x 102 mm a 152 x 152 mm.

Pode ser instalado à distância com um bastão de manobra. O grampo em formato “C” e a presilha são construídos em liga de alumínio tratada termicamente e fixados ao tubo RITZGLAS® (Ø 32 mm x 200 mm de comprimento isolante).

Capacidade Nominal de Trabalho: 68 daN (150 lb)

Utilizado em operações como a troca de isoladores em postes de distribuição, pode ser acoplado a cruzetas com tamanhos de 82 x 102 mm a 152 x 152 mm.

Destaca-se pela sua versatilidade de uso. O sistema de fixação tipo sela garante um aperto firme entre a ferramenta e a cruzeta, e a presilha para posicionamento do cabo possui uma abertura maior, permitindo o encaixe da cobertura flexível para condutor.

Capacidade Nominal de Trabalho: 68 daN (150 lb)

Adaptável a cintas metálicas de postes para elevar os cabos condutores através de seu cabeçote superior com presilha de elevação.

Construído com tubo RITZGLAS® (Ø 38 mm x 300 mm de comprimento isolante), possui um conjunto de cabeçote e presilha de elevação de 1-1/2” fabricados em liga de alumínio fundido, com sistema de rotação livre e lingueta trava do cabo condutor articulável. Na extremidade inferior, o bastão possui um suporte com lâmina adaptável a cintas metálicas de postes, fabricado em aço galvanizado.

Capacidade Nominal de Trabalho: 38 daN (83,78 lb)

Esticador de corrente Esticador de corrente Esticador de tirante de náilon Esticador de tirante de náilon Utilizados para sustentar condutores energizados de distribuição durante a substituição de postes, reparos ou substituição de isoladores de pino ou topo.

Para fixação de postes acima de Ø 356 mm, fabricados em tubo RITZGLAS® (Ø 64 mm), com presilha de elevação para condutores de até 25,4 mm de diâmetro.

Para tensões superiores a 15 kV, ou em condições de chuva, recomenda-se a instalação de isoladores RM4805-7 como proteção adicional.

Capacidade Nominal de Trabalho: 68 daN (150 lb)

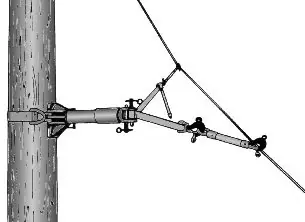

Nesse arranjo, o suporte para troca de isoladores é instalado no lado oposto do condutor e é utilizado quando se requer um curto distanciamento deste em relação ao poste.

Nesse outro arranjo, o suporte para troca de isoladores é instalado no lado do condutor, a fim de se obter um afastamento maior deste.

APLICAÇÕES TÍPICAS

Talha com Tirante de náilon Bastão Isolante com Talha Suporte para Troca de Isoladores Bastão Isolante com Talha Suporte para Troca de Isoladores Talha com Tirante de náilon Suporte projetado para aplicações especiais na troca de isoladores de distribuição, com condutores instalados em ângulo.

Utilizado em combinação com a talha, com tirante de náilon, ele sustenta o condutor sob tensão mecânica durante a troca do isolador e auxilia o retorno do condutor ao seu local de origem. Com essa ferramenta, não é necessário instalar coberturas circulares ou lençóis no poste para isolar a talha. Para isolar a talha, com tirante de náilon, são utilizados dois bastões isolantes (RC400-1175, RC400-2399 ou RC400-2400), conectando seus ganchos nos esticadores de cabo e seus olhais nos ganchos da talha.

Este equipamento é construído com tubo RITZGLAS® (Ø 64 mm), com comprimento isolante de 150mm e comprimento de trabalho de 400 mm.

Capacidade Nominal de Trabalho: 907 daN (2000 lb)

Esticador de tirante de náilon com 1,20 m para reposição no suporte para troca de isoladores RT400-2272.

Capacidade Nominal de Trabalho: 907 daN (2000 lb)
