Conjunto de Elevação

Projetado para uso em substituição de postes, cruzetas ou isoladores. Como todas as ferramentas RITZGLAS® ele é leve e fácil de montar. Em construções normais ou cruzetas excêntricas essa ferramenta pode ser empregada como braço lateral.

As presilhas de 1” podem ser deslocadas para minimizar a distância de transposição dos condutores desde os isoladores até esse conjunto, pois essa ferramenta é suficientemente dimensionada para utilizar como braço elevador, usando três bastões-garra.

Comprimento Isolante: 2,96 m

NOTA

Quando usar o conjunto de elevação (com tensões superiores a 15 kV) ou quando tiver que suportar condutores energizados sob chuva ou com probabilidade de chuva, recomenda-se a instalação de isoladores (RM4805-7) ao conjunto de elevação sob as presilhas para aumento da distância de escoamento.

É recomendável passar um tecido para tratamento superficial de bastões isolantes (RM1904) no bastão do conjunto de elevação quando este permanecer instalado à noite ou com probabilidade de chuva.

O conjunto de elevação é composto pelas seguintes ferramentas:

- 01 bastão RITZGLAS® com Ø 64 mm conjugado a uma sela para fixação ao poste através de esticador de corrente;

• 03 presilhas de elevação (formato forquilha), com abertura de
• 02 estribos para mão francesa (RC400-0331);

- 01 cabeçote olhal com isolador (RC400-0562).

Ferramentas necessárias para esses tipos de montagens:

BRAÇO LATERAL

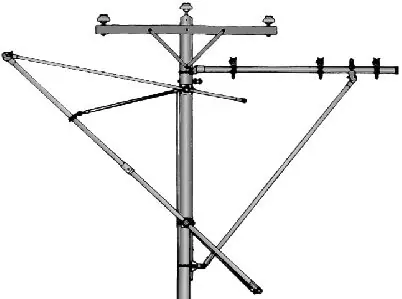

- (A) 01 bastão-garra RH4647-12 - (B) 02 bastões-garra RH4646-8 - (C) 01 sela com ext. e colar 64 mm FLV4740-18W - (E) 01 sela com fixação de olhal FLV4740-15W - (F) 01 sela com ext. e colar de 51 mm FLV4740-17W - (H) 01 colarinho para moitão RM1729-1

LEVANTAMENTO SIMULTÂNEO DO CONJUNTO

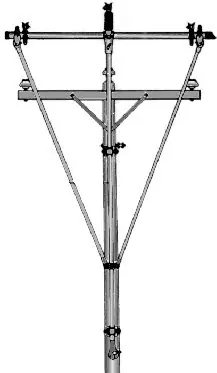

- (A) 01 bastão-garra RH4647-12 - (B) 02 bastões-garra RH4646-8 - (C) 02 selas com extensor e colar Ø 64 mm - (D) 01 cinta de 64 mm para mão francesa RM1728-5

PARTES E COMPONENTES

APLICAÇÃO DAS FERRAMENTAS

Essas presilhas possuem aberturas de 25,4 e 38 mm (1” e 1-1/2”) e um dispositivo contrabalanceado, que fecha automaticamente com a introdução do condutor e que deve ser revertido para liberar o condutor.

Essas ferramentas, com ou sem isolador, possuem também um colar com Ø 64 mm para acoplamento na cruzeta do conjunto de elevação.

Equipamento que pode ser adquirido separadamente como peça de reposição ou para ser adicionado ao equipamento existente. Serve como ponto de acoplamento dos bastões-garra, usados como mãos francesas do conjunto de elevação através de seu colar. Além de ser de fácil instalação é construído em liga de alumínio.

É utilizada para fixar o bastão-garra (que está na vertical como mastro que suporta o conjunto de elevação) aos olhais dos bastões-garra, que atuam como mãos francesas do conjunto.

Construída em liga de alumínio, as duas metades da cinta formam uma só peça, unidas por dois parafusos olhais.

Capacidade nominal de Trabalho: 454 daN (1000 daN)

É específico para utilização no arranjo de levantamento simultâneo do conjunto de elevação.

CRUZETA AUXILIAR

Equipamento utilizado em construções ou manutenções no manuseio dos condutores em operações de substituição de cruzetas, isoladores ou postes em vãos curtos de rede aérea de média tensão até 15 kV fase/fase.

Para os modelos RH4862-6, RH4862-8 e RH4862-51, é necessário complementar com duas selas (FLV4740-5W) para instalar o mastro da cruzeta auxiliar ao poste. As selas devem ser adquiridas separadamente.

Possui capacidade de carga de 272 daN (600 lb) com os quatro condutores em equilíbrio e de 68 daN (150 lb) em cada presilha, na condição desequilibrada.
