Jugos

Ferramentas de acoplamento dos bastões tensores aos balancins, prolongadores ou em outro tipo de suporte nas estruturas para aliviar a tensão mecânica de uma cadeia de isoladores simples ou múltipla, na ancoragem ou suspensão, a fim de substituir os isoladores danificados.

Os jugos são construídos em liga de alumínio fundido tratada termicamente ou em chapa de alumínio laminado.

NOTA

Os jugos e seus componentes são desenvolvidos para ajustar em diversas configurações de estruturas. Quando os modelos disponíveis nesse catálogo não atenderem a um tipo de estrutura específico, os desenhos dos braços ou suporte da torre e dos arranjos da cadeia devem ser enviados para avaliação do nosso departamento de engenharia para que seja projetado o jugo correto e seus componentes.

Jugos para Tensionadores Duplos Para melhor orientação ao usuário, em algumas aplicações, existem correspondências entre as duas versões de jugos de alumínio fundido e alumínio laminado.

Jugo Duplo Articulável Possui um sistema de articulação central e um mecanismo de compressão que permite a fixação direta na chapa do balancim, impedindo o deslocamento lateral do jugo. Recomendado para cadeias de suspensão e ancoragem em balancins que não possuem furos ou entalhes para fixação de outros modelos de jugo. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 10,60 kg (23,37 lb)

Jugo Duplo lado vivo Para cadeia de isoladores duplas e múltiplas em suspensão ou ancoragem. Está incluso soquete para prolongador 7/8” x 1 ½” (RC401-1894). Fabricado em chapa de alumínio laminado extraforte. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 12,90 kg (28,44 lb) RC401-1720 Jugo Duplo com Corrente, lado morto Para cadeia de isoladores duplas e múltiplas em suspensão ou ancoragem, lado morto. Desenvolvido para se adaptar a diversos tipos de balancim ou fixado a estrutura através de corrente (RM1942). Fabricado em chapa de alumínio laminado extraforte.

Capacidade nominal de trabalho: 6804 daN (15000 lb)

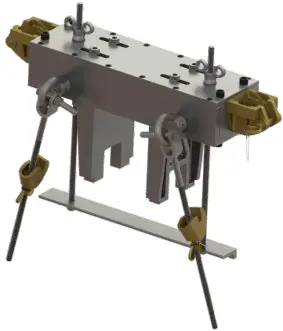

Jugo para tensionadores duplos Utilizado para tracionamento de cadeias de ancoragem durante intervenções de manutenção em redes de linhas de transmissão. Possui pré- disposição para encaixe de bastões tensores com luva ajustável de Ø51 mm em suas extremidades, além de dispositivos trava para luva fabricado em bronze fundido. Dispensa o uso de esticadores, pois possui sistema de trava próprio acoplado para tal função.

Possui dispositivo de encaixe rápido, que permite introdução e fechamento à distância do condutor nos mordentes. Possui olhais para içamento e manuseio durante a instalação e manutenção.

Fabricado em liga de alumínio laminada .

Capacidade nominal de trabalho: 4990 daN (11000 lb)

Acompanha 4 jogos de mordentes com diferentes bitolas para encaixe nos grampos tensionadores ou no próprio condutor das cadeias de ancoragem.

• 24 AH para condutores 477 a 556,5 kcmil CAA Ø 21,7 a 23,4 mm
• 30 AH para condutores 715 a 954 kcmil CAA Ø 27,4 a 29,6 mm

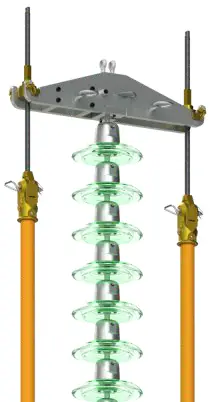

• 36 AH para condutores 1192,5 a 1351,5 kcmil CAA Ø 34 a 36,2 mm Jugo duplo para cadeia de suspensão tipo “I” lado vivo Ferramenta para acoplamento de 02 bastões tensores seccionáveis garfo- garfo ao balancim triplicador ou quadruplicador, lado energizado, para aliviar a tensão mecânica da cadeia de isoladores simples ou múltipla, na suspensão, para substituir os isoladores danificados. Fabricado em chapa de alumínio laminado extraforte.

Capacidade nominal de trabalho: 6804 daN (15000 lb)

Jugos para Tensionadores Simples Utilizado com um bastão tensor com luva ajustável (série RC401-2144 ao RC401-2149) para liberar a tensão mecânica das cadeias de isoladores, durante os trabalhos de troca de isoladores.

Desenvolvido para se adaptar a diversos tipos de balancins e pode ser utilizado tanto do lado energizado (lado vivo) quanto do lado desenergizado (lado morto).

RC401-1717 Jugo para tensionadores simples para tipo de balancim retangular (espessura máxima: 19 mm | 3/4”), fabricado em chapa de alumínio laminado extraforte. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 13,3 kg (29,32 lb)

RC401-1718 Jugo para tensionadores simples para tipo de balancim triangular (espessura máxima: 25,4 mm | 1”), fabricado em chapa de alumínio laminado extraforte. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 8,9 kg (19,62 lb)

RC401-1719 pode substituir RC401-0155 Jugo para tensionadores simples para tipo de balancim triangular (espessura máxima: 19 mm | 3/4”), fabricado em chapa de alumínio laminado extraforte. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 9,4 kg (20,72 lb)

RC401-0155 Jugo para tensionadores simples para tipo de balancim triangular (espessura máxima: 19 mm | 3/4”), fabricado em alumínio fundido. Capacidade nominal de trabalho: 2268 daN (5000 lb) Peso aprox.: 3,80 kg (8,38 lb)

RT401-0573 Jugo lado vivo cadeia de Balancim triangular de chapa dupla, utilizado nas cadeias de suspensão, fabricado em liga de alumínio laminado. Capacidade nominal de trabalho: 4990 daN (11000 lb) Peso aprox.: 4,80 kg (10,58 lb)

Jugos para Suspensão Jugo para estrutura metálica Projetado e fabricado de acordo com a norma IEC61236, construída em chapas de liga de alumínio. Ferramenta prática e de extrema versatilidade nos trabalhos de substituição de cadeias de isoladores. Ajusta-se de maneira simples e rápida sobre a estrutura e serve de suporte aos bastões tensores, a fim de aliviar a tensão mecânica de uma cadeia de isoladores em suspensão em conjunto com os bastões tensores e jugos lado energizado.

Permite um ajuste de 75 a 200 mm entre os suportes de apoio na estrutura. Possui 550 mm (FLV4783-22) e 660 mm (FLV31455-1) de centro a centro dos suportes giratórios de montagem dos munhões para os bastões tensores.

Capacidade nominal de trabalho: 6804 daN (15000 lb)

Projetado e fabricado de acordo com a norma IEC61236, construída em chapas de liga de alumínio. Utilizado geralmente para uso em cruzeta tipo “H”, com desenho e aplicações similares ao jugo de estrutura metálica ( 4783-22). FLV Para adaptar aos diversos tamanhos de cruzetas, os parafusos que o fixam podem ser ajustados em três posições de centro a centro (230, 280 e 330 mm) e 230 a 305 mm em relação à vertical.

Capacidade nominal de trabalho: 6804 daN (15000 lb)

Jugo para cruzeta metálica Desenvolvido para utilização na extremidade da cruzeta, acoplado quando necessário, através do suporte RT400-0838. Possui seus acoplamentos giratórios e permite o correto alinhamento dos bastões tensores em relação ao jugo no lado energizado.

Capacidade nominal de trabalho: 6804 daN (15000 lb) quando em ângulo limitado a 45°: 4082 daN (9000 lb)

Sela para cruzeta metálica Utilizado em conjunto com o jugo para cruzeta metálica (RC400-0445), quando esta não possui originalmente o suporte de fixação para o jugo, fixado à cruzeta metálica através do esticador de corrente. Construído em liga de alumínio Capacidade nominal de trabalho: 6804 daN (15000 lb)

RC401-0168 Jugo duplo lado vivo para cadeia de suspensão “V” simples Acoplável ao balancim através dos bastões com luva de emenda ajustável ou bastões garfo-olhal. Conta com um adaptador de bronze para encaixe ao balancim . Utilizado no lado energizado. Construído em chapa de alumínio laminado extra-forte. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 6,50 kg (14,33 lb)

RT401-0689 Jugo duplo lado vivo para cadeia de suspensão em “V” e ancoragem dupla Similar ao RC401-0168, porém, sem o adaptador de bronze. Normalmente utilizado no lado energizado de cadeias de suspensão em “V” e ancoragem dupla, com espaços de acoplamento reduzidos. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 3,50 kg (7,72 lb)

RC401-1722 Jugo duplo lado vivo para cadeia de suspensão “V” simples Utilizado em conjunto com os bastões tensores (série RC401-2144 a RC401-2149), normalmente é acoplável no balancim lado vivo da cadeia de suspensão em “V”. Construído em chapa de alumínio laminado. Capacidade nominal de trabalho: 6804 daN (15000 lb) Peso aprox.: 10,30 kg (22,71 lb)

Referência de Catálogo Descrição

ATERRAMENTO ESTÁTICO

Desenvolvido para eliminar os incômodos da carga eletrostática, durante o acoplamento e desacoplamento de cadeias de isoladores nos trabalhos em instalações energizadas. Também dissipa a carga estática através do cabo de cobre (bitola 25 mm² x 2,0 m de comprimento) e grampo para conexão em ferragens da estrutura ou cabos condutores.

Para aterrar a cadeia de isoladores no lado desenergizado, o grampo de aterramento deve ser instalado na cantoneira da estrutura e os mordentes do bastão devem ser instalados na ferragem do isolador mais próximo à estrutura.

Quando em trabalhos ao potencial, o grampo deve ser instalado às ferragens energizadas e os mordentes do bastão ao segundo isolador no lado energizado.

Construído com tubo RITZGLAS® Ø 32 mm e 0,76 m de comprimento total. Os mordentes (tipo “pinças”), em liga de bronze, foram projetados para ferragens de isoladores com Ø 64 a 152 mm.

Os grampos para conexão com a estrutura possuem duas versões de instalação (com parafuso tipo “T” e com parafuso tipo olhal). Ambos os grampos são construídos em liga de bronze, sendo o corpo do grampo em liga de alumínio.
