Berço

Existem três soluções básicas de berços para atender aos mais diversos requisitos de manutenção e troca de isoladores.

Todos construídos com o tubo RITZGLAS® e permitem trabalhos em cadeias de ancoragem ou suspensão de 110 a 800 kV.

Berço simples

Utilizado geralmente em cadeias de 110 a 230 kV, sustentados por um par de bastões-garra ou bastões de tração com torniquete.

Berço com encaixe

Utilizado em cadeias de 345 a 500 kV e em combinação com sustentadores de berço para permitir a movimentação dos isoladores.

Berço com suporte (abertura lateral) para extra alta-tensão

Utilizado em cadeias de ancoragem até 800 kV para permitir a retirada de cadeias simples ou múltiplas.

Utilizado para troca de isoladores na própria cadeia ou para abaixar esta até o solo. Em cadeias de ancoragem ou cadeias em ângulo, esse berço é utilizado em conjunto com bastões suportes. Já em suspensão “I” é utilizado com bastões tensores.

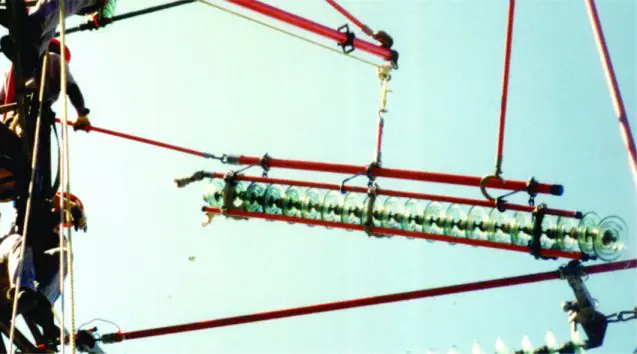

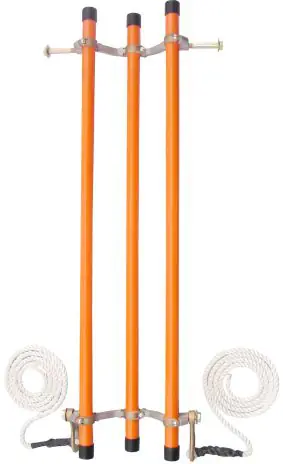

Construídos com tubos RITZGLAS® Ø 38 mm, essa série de berços simples possui dois pinos de aço na extremidade dianteira, que são usados para suportar a cadeia de isoladores com um par de bastões-garra ou bastão de tração com torniquete.

Na extremidade traseira do berço existem grandes olhais e cordas para acoplarem à estrutura como ponto de ancoragem. Estando assim articulados, os isoladores poderão levantar ou abaixar a uma posição mais adequada para permitir a substituição dos que estiverem danificados. Quando não há necessidade de abaixar a cadeia de isoladores, os berços são instalados nos olhais localizados nos jugos acoplados aos bastões tensores.

BERÇO SIMPLES PARA CADEIA DE ISOLADORES

PARTES E COMPONENTES PARA REPOSIÇÃO

Berço Com Encaixe Para Cadeia De Isoladores

É utilizado para troca de isoladores em cadeias até 500 kV. Também é necessário para abaixar uma cadeia de isoladores em “V” ou ancoragem e para levantar isoladores em suspensão “I”.

O formato profundo do berço é uma forma segura de evitar uma queda acidental da cadeia de isoladores. Além disso, é reforçado pelo prato para retenção do isolador superior, que o mantém preso durante o transporte.

O prato para isolador possui dupla utilização: de um lado se adapta a isoladores de até Ø 273 mm; e, do lado oposto, adapta-se a isoladores de até Ø 286 mm.

O berço pode ser abaixado ou içado facilmente para a troca dos isoladores através dos olhais giratórios em aço forjado, em uma extremidade e na outra, com auxílio da alça de aço (R070184) acoplada a um bastão de tração com torniquete, possuindo, ainda, o gancho auxiliar (R068922).

A alça de aço e o gancho são fornecidos em conjunto com o berço.

Construído com tubo RITZGLAS® Ø 64 mm e, em sua estrutura principal, possui cabeçote de alumínio tratado termicamente, com olhal giratório em aço forjado e três pares de ganchos, que são acoplados a um bastão de tração espiral e que atuam como elemento de suporte.

Comprimento Isolante: 2,97 m Capacidade Nominal de Trabalho: 227 daN (500 lb)

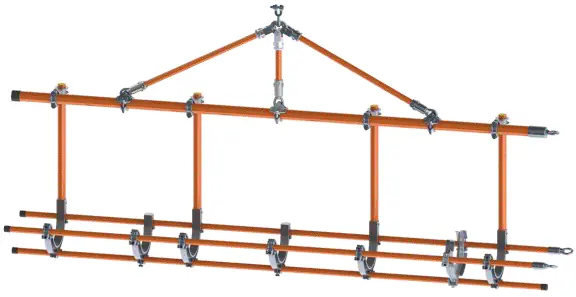

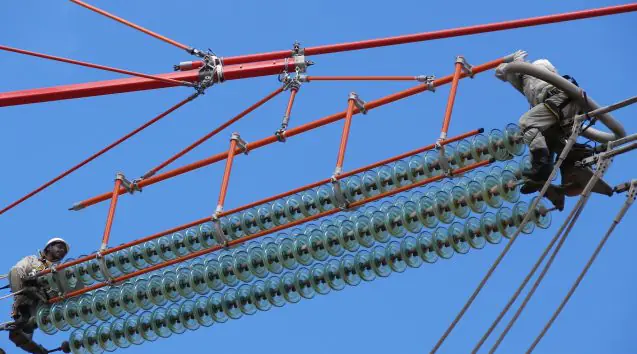

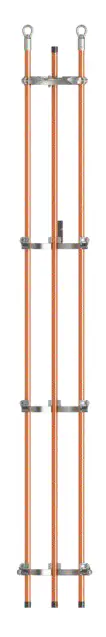

Sustentador de Berço Foi desenvolvido para a retirada seletiva de uma cadeia de isoladores, particularmente, em ancoragens duplas, triplas ou quádruplas. Com a utilização desse berço não é necessário retirar as cadeias superiores para extrair as cadeias inferiores.

Construído com tubo RITZGLAS® Ø 64 mm, como elemento principal, tem três tubos de Ø 38 mm.

Os olhais existentes nas extremidades dos tubos são giratórios.

A montagem com ganchos de 380 mm é utilizada em cadeias de ancoragem simples ou dupla, enquanto que, com o gancho de 790 mm, é utilizado para retirar cadeias inferiores de ancoragem quádruplas.

O prato para isolador possui dupla utilização: de um lado se adapta a isoladores de até Ø 279 mm; e, do lado oposto, adapta-se a isoladores de até Ø 324 mm.

Em conjunto com o berço são fornecidos bastões tirantes para acoplamento ao bastão lança, um prato para retenção do isolador superior, arranjos de ganchos e os separadores metálicos.

PARTES E COMPONENTES PARA REPOSIÇÃO
