Andaime Modular Isolante
Normas:NR-18
Peça preço e prazo deste produto. A equipe confere estoque e referência e responde pelo WhatsApp.

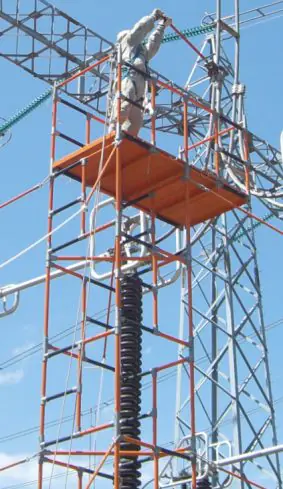

Equipamento indispensável nas intervenções em instalações elétricas energizadas de alta e extra-alta tensão, principalmente, em subestações.
Proporciona uma condição de acesso e posicionamento do eletricista em alturas necessárias para realizações dos mais diversos tipos de trabalhos, pelos métodos potencial e a distância. O desenvolvimento de novos componentes ampliou consideravelmente as opções de montagens do andaime isolante. Além disso, possibilitou também o atendimento das exigências da norma NR-18.
Construído com peças encaixáveis e intercambiáveis, de peso reduzido, sua montagem é fácil, simples e rápida. Pode ainda ser executado por apenas dois eletricistas, dispensando o uso de qualquer ferramenta adicional.
Sua estrutura é construída com tubos RITZGLAS®, com características elétricas e mecânicas em conformidade com as normas IEC-60855 e ASTM F 711. Isso permite o seu uso em instalações energizadas em até 800 kV, com total garantia de isolamento elétrico, e uma capacidade nominal de trabalho até 300 daN (660 lb) no centro da plataforma.
Opções De Montagem Do Andaime Isolante Ritzglas®
01 Base, Coluna e Plataforma: 1,0 x 1,0 m 02 Base e Coluna: 1,0 x 1,0 m Plataforma: 2,0 x 1,0 m 03 Base e Coluna: 1,0 x 1,0 m Duas Plataforma: 2,0 x 1,0 m Avanço Lateral: 1,0 m 04 Duas Colunas: 1,0 x 1,0 m Plataforma: 4,0 x 1,0 m 05 Base e Coluna: 2,0 x 2,0 m Reduzida para: 1,0 x 1,0 m Plataforma: 2,0 x 1,0 m Avanço Lateral: 1,0 m 06 Base, Coluna e Plataforma: 2,0 x 2,0 m
COMPONENTE PRINCIPAL
COMPONENTE QUE ATENDE À NORMA NR-18
ACESSÓRIO
Conjunto De Andaime Modular Isolante 1X1 Com Plataforma 1X2
Altura de Trabalho
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV06052-1 | Módulo de 1 x 1 m com conexão de alumínio fundido construído com tubos RITZGLAS® Ø 38 mm. Possui degraus com tratamento antiderrapante e contrapinos para travamento | 7,00 | 15,43 |
| FLV09091-1 | Módulo de 1 x 2 m com conexão de alumínio fundido construído com tubos RITZGLAS® Ø 38 mm. Possui degraus com tratamento antiderrapante e contrapinos para travamento | 12,20 | 26,90 |
| FLV13916-1 | Módulo de 1 x 2 m com conexão de alumínio fundido construído com tubos RITZGLAS® Ø 38 mm. Possui degraus com tratamento antiderrapante, contrapinos para travamento e 5 pinos superiores, que possibilitam a montagem com arranjos não convencionais | 13,60 | 29,98 |
| FLV16241-1 | Travessa lateral construída com tubo RITZGLAS® Ø 38 mm x 1 m e cabeçotes de encaixe de alumínio fundido, responsável pelo fechamento e travamento lateral dos módulos nas montagens para a base do andaime 1 x 1 m | 0,89 | 1,96 |
| FLV16241-2 | Travessa lateral construída com tubo RITZGLAS® Ø 38 mm x 2 m e cabeçotes de encaixe de alumínio fundido, responsável pelo fechamento e travamento lateral dos módulos nas montagens para a base do andaime 2 x 2 m | 2,20 | 4,84 |
| FLV16241-3 | Travessa diagonal construída com tubo RITZGLAS® Ø 38 mm x 1,4 m e cabeçotes de encaixe de alumínio fundido, utilizado como travamento diagonal entre dois módulos para a base do andaime 1 x 1m | 1,50 | 3,31 |
| FLV16241-4 | Travessa diagonal construída com tubo RITZGLAS® Ø 38 mm x 2,2 m e cabeçotes de encaixe de alumínio fundido, utilizado como travamento diagonal entre dois módulos para a base do andaime 2 x 1 m | 2,00 | 4,41 |
| FLV16241-5 | Travessa diagonal construída com tubo RITZGLAS® Ø 38 mm x 2,8 m e cabeçotes de encaixe de alumínio fundido, utilizado como travamento diagonal entre dois módulos para a base do andaime 2 x 2 m | 2,40 | 5,29 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV17444-1 | Plataforma composta por 4 pranchas de fibra de vidro, com superfície antiderrapante, utilizado somente em montagens para a base do andaime 2 x 1 m | 26,40 | 58,20 |
| FLV17444-2 | Plataforma composta por 8 pranchas de fibra de vidro, com superfície antiderrapante, utilizado somente em montagens para a base do andaime 2 x 2 m | 110,60 | 243,83 |
| FLV17444-3 | Plataforma composta por 2 pranchas de fibra de vidro, com superfície antiderrapante, utilizado somente em montagens para a base do andaime 1 x 1 m | 13,20 | 29,10 |
| FLV04803-3 | Separador isolante para cordas construído com tubo RITZGLAS® Ø 25 mm x 1,70 m, (1,54 m isolante). Possui cabeçote de alumínio e olhal giratório de aço, ferramenta necessária para o estaiamento do andaime (recomenda-se a utilização de 4 peças para cada vão com 4 metros de altura do andaime). Sua capacidade nominal de trabalho é 800 daN (1764 lb) | 1,15 | 2,54 |
| RM1895-3 | Corda com formação de multifilamentos de polipropileno, de cor branca, torcidas em três pernas em rolos de 220 m, Ø 1/2”. É utilizada em série com o separador isolante para o estaiamento do andaime | 0,07 | 0,15 |
| (por m) |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV31343-1 | Sapata metálica para andaime sem rodízio | 3,50 | 7,70 |
| FLV31240-1 | Conjunto de 4 rodízios para deslocamento do andaime de base 1 x 1 m. Dotados de sapatas estabilizadoras e 2 tirantes de aço para distanciamento e travamento da base do andaime | 108,40 | 238,98 |
| FLV31240-2 | Conjunto de 4 rodízios para deslocamento do andaime de base 2 x 1 m. Dotados de sapatas estabilizadoras e 2 tirantes de aço para distanciamento e travamento da base do andaime | 108,40 | 238,98 |
| FLV31240-3 | Conjunto de 4 rodízios para deslocamento do andaime de base 2 x 2 m. Dotados de sapatas estabilizadoras e 2 tirantes de aço para distanciamento e travamento da base do andaime | 110,60 | 243,83 |
| FLV31340-1 | Conjunto de trilhos para a base do andaime 1 x 1 m e 2 x 1 m . Destinado a facilitar e alinhar a locomoção horizontal de conjuntos de andaimes isolantes através de seu rodízio em pisos irregulares, principalmente em subestações, onde é comum a presença de tais irregularidades. Conectáveis entre si através de pinos de travamento e contra pinos de segurança. Acompanha distanciadores em aço, que possuem a finalidade de alinhar o conjunto para facilitar a locomoção horizontal do andaime. Possuem alça para facilitar o transporte, montagem e desmontagem do conjunto. Composto por três conjuntos de trilhos, cada um com 2 metros de comprimento, totalizando 6 metros. | 103,10 | 227,30 |
| FLV31340-2 | Conjunto de trilhos para a base do andaime 2 x 2 m | 104,30 | 229,94 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV16238-1 | Módulo guarda corpo de 1 x 1,2 m, com conexão de alumínio fundido. Tem as mesmas características isolantes e mecânicas dos demais módulos, porém, com altura de 1,2 m. É utilizado apenas nos níveis de trabalho em que a plataforma será montada | 8,30 | 18,30 |
| FLV17496-1 | Módulo guarda corpo de 2 x 1,2 m, com conexão de alumínio fundido. Tem as mesmas características isolantes e mecânicas dos demais módulos, porém, com altura de 1,2 m. É utilizado apenas nos níveis de trabalho em que a plataforma será montada | 13,80 | 30,42 |
| FLV16237-1 | Travessa intermediária construída com tubo RITZGLAS® Ø 38 mm x 1 m e colares nas extremidades. É utilizado para fechamento lateral dos módulos guarda corpo para andaime 2 x 1 e 1 x 1 m, montado a 700 mm de altura a partir da plataforma, proporcionando maior segurança ao usuário | 2,30 | 5,07 |
| FLV16237-2 | Travessa Intermediária construída com tubo RITZGLAS® Ø 38 mm x 2 m e colares nas extremidades. É utilizado para fechamento lateral dos módulos guarda corpo para andaime 2 x 2 m, montado a 700 mm de altura a partir da plataforma, proporcionando maior segurança ao usuário | 2,90 | 6,39 |
| FLV16241-6 | Travessa lateral guarda corpo construída com tubo RITZGLAS® Ø 38 mm x 1 m e cabeçotes de encaixe de alumínio fundido, responsável pelo fechamento e travamento lateral dos módulos guarda corpo nas montagens dos andaimes 1 x 1 e 1 x 2 m | 0,89 | 1,96 |
| FLV16241-7 | Travessa lateral guarda corpo construída com tubo RITZGLAS® Ø 38 mm x 2 m e cabeçotes de encaixe de alumínio fundido, responsável pelo fechamento e travamento lateral dos módulos guarda corpo nas montagens dos andaimes 2 x 2 m | 2,20 | 4,48 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV14342-1 | Rodapé de segurança com encaixes para fixação nos módulos do andaime para instalação na base da plataforma 1 x 1 m, como item de segurança, a fim de evitar a queda acidental de ferramentas ou componentes | 8,00 | 17,64 |
| FLV14342-2 | Rodapé de segurança com encaixes para fixação nos módulos do andaime para instalação na base da plataforma 2 x 1 m, como item de segurança, a fim de evitar a queda acidental de ferramentas ou componentes | 12,30 | 27,12 |
| FLV14342-3 | Rodapé de segurança com encaixes para fixação nos módulos do andaime para instalação na base da plataforma 2 x 2 m, como item de segurança, para evitar a queda acidental de ferramentas ou componentes | 16,00 | 35,37 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV09012-1 | Módulo de 500 mm x 1 m, com as mesmas características isolantes e mecânicas dos demais módulos. Porém, esse módulo permite a obtenção de alturas intermediárias de modo que propicia ao seu usuário um posicionamento adequado de trabalho | 4,90 | 10,80 |
| ESC15051-1 | Bastão de estaiamento para andaime, construído com tarugo RITZGLAS® Ø 3/8” x 3 m. Possui cabeçote garfo em uma extremidade e cabeçote olhal na outra extremidade (ambos de alumínio), permitindo o encaixe entre dois bastões. Caso seja necessário sua capacidade nominal de trabalho é 500 daN (1102 lb) | 0,70 | 1,54 |
| ESC15051-2 | Bastão de estaiamento para andaime, construído com tarugo RITZGLAS® Ø 3/8” x 2 m. Possui cabeçote garfo em uma extremidade e cabeçote olhal na outra extremidade (ambos de alumínio), permitindo o encaixe entre dois bastões. Caso seja necessário sua capacidade nominal de trabalho é 500 daN (1102 lb) | 0,55 | 1,21 |
| ESC15051-3 | Bastão de estaiamento para andaime, construído com tarugo RITZGLAS® Ø 3/8” x 1 m. Possui cabeçote garfo em uma extremidade e cabeçote olhal na outra extremidade (ambos de alumínio), permitindo o encaixe entre dois bastões. Caso seja necessário sua capacidade nominal de trabalho é 500 daN (1102 lb) | 0,40 | 0,88 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| FLV17648-1 | Alça para estaiamento fabricada em liga de bronze fundido. Possuem olhal para acoplamento do bastão de estaiamento Instalada sempre nas conexões do andaime | 0,40 | 0,88 |
| FLV15444-1 | Degrau removível para instalação na lateral dos módulos do andaime como forma de propiciar degraus nas laterais em que naturalmente existe somente o vão | 3,70 | 8,16 |
| FLV18169-1 | Suporte para içamento de componentes pesados, instalado no módulo superior direito do andaime para facilitar a elevação de componentes pesados. Possuem um ângulo axial de aproximadamente 40º graus, com relação ao módulo que possibilita a montagem de dois suportes simultaneamente para o içamento de materiais, com dimensões maiores, com capacidade máxima de carga de 60 daN (132 lb) | 2,00 | 4,41 |
| FLV18169-2 | Suporte para içamento de componentes pesados, instalado no módulo superior esquerdo do andaime, com capacidade máxima de carga de 60 daN (132lb) | 2,00 | 4,41 |
| FLV18269-1 | Suporte para içamento. Facilita a elevação de seus componentes durante a montagem e de ferramentas. Instalado no módulo superior do andaime, com capacidade máxima de carga de 40 daN (88 lb) | 1,10 | 2,43 |
| FLV18375-1 | Caixa para ferramentas fabricada em fibra de vidro. Possui duas presilhas metálicas em alumínio fundido para sua fixação ao módulo do andaime. Próprio para colocação de ferramentas de forma segura e prática durante a manutenção sobre o andaime Dimensões principais: 620 x 220 x 200 mm | 4,90 | 10,80 |
| FLV23916-1 | Piquete em aço galvanizado composto com tarugo e semicírculo para facilitar o estaiamento do andaime modular | 1,60 | 3,50 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| RC402-0288 | Micro tester e micro-amperímetro utilizado para medição de corrente de fuga nos ensaios elétricos de campo do andaime. Possui escala de 0 a 200 µA, fornecido com presilhas, cabo de ligação, com dispositivo de fixação em estrutura metálica e estojo para o seu acondicionamento | 1,50 | 3,30 |
| MD800 | Microamperímetro Digital utilizado para medição de corrente de fuga nos ensaios elétricos de campo do andaime. Possui escala de 0 a 800 µA, fornecido com presilhas, cabo de ligação, com dispositivo de fixação em estrutura metálica e estojo para o seu acondicionamento | 3,12 | 6,88 |
| ATR30985-1 | Jumper temporário para operações de linha viva em subestação para troca de conector, composto por: 2 pç ATR13159-1 - grampo multiangular de aterramento, em liga de alumínio, conectados no condutor de cobre eletrolítico extra flexíveis de 95mm² (1,5 m) através de terminais de cobre liso e saiado (RC600-2633) | 5,76 | 12,70 |
| Referência de Catálogo | Altura de Trabalho (m) | Composição | Peso Aprox. kg lb |
|---|---|---|---|
| FLV32279-5M | 5 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (10 pç); Travessa diagonal (4 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (4 pç); Separador isolante de corda (4 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (4 pç) | 407 897 |
| FLV32279-6M | 6 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (12 pç); Travessa diagonal (5 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (4 pç); Separador isolante de corda (4 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (4 pç) | 422 930 |
| FLV32279-7M | 7 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (14 pç); Travessa diagonal (6 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (4 pç); Separador isolante de corda (4 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (4 pç) | 438 966 |
| FLV32279-8M | 8 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (16 pç); Travessa diagonal (7 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (8 pç); Separador isolante de corda (8 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (8 pç) | 478 1054 |
| FLV32279-9M | 9 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (18 pç); Travessa diagonal (8 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (8 pç); Separador isolante de corda (8 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (8 pç) | 493 1086 |
| FLV32279-10M | 10 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (20 pç); Travessa diagonal (9 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (8 pç); Separador isolante de corda (8 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (8 pç) | 508 1120 |
| Referência de Catálogo | Altura de Trabalho (m) | Composição | Peso Aprox. kg lb |
|---|---|---|---|
| FLV32279-11M | 11 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (22 pç); Travessa diagonal (10 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (8 pç); Separador isolante de corda (8 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (8 pç) | 524 1155 |
| FLV32279-12M | 12 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (24 pç); Travessa diagonal (11 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (12 pç); Separador isolante de corda (12 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (12 pç) | 565 1246 |
| FLV32279-13M | 13 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (26 pç); Travessa diagonal (12 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (12 pç); Separador isolante de corda (12 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (12 pç) | 580 1279 |
| FLV32279-14M | 14 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (28 pç); Travessa diagonal (13 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (12 pç); Separador isolante de corda (12 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (12 pç) | 596 1314 |
| FLV32279-15M | 15 | Conjunto de trilhos (1 pç); Conjunto de rodízio (1 pç); Travessa lateral (2 pç); Módulo (30 pç); Travessa diagonal (14 pç); Plataforma (1pç); Módulo guarda (2 pç); Rodapé (1 pç); Caixa de ferramentas (1 pç); Travessa lateral para guarda corpo (2 pç); Travessa intermediária (2 pç); Piquete (12 pç); Separador isolante de corda (12 pç); Corda Ø 1/2 (220 m); Alça para estaiamento (12 pç) | 612 1349 |
Referências do catálogo (58)
FLV06052-1FLV09091-1FLV13916-1FLV16241-1FLV16241-2FLV16241-3FLV16241-4FLV16241-5FLV17444-1FLV17444-2FLV17444-3FLV04803-3RM1895-3FLV31343-1FLV31240-1FLV31240-2FLV31240-3FLV31340-1FLV31340-2FLV16238-1FLV17496-1FLV16237-1FLV16237-2FLV16241-6FLV16241-7FLV14342-1FLV14342-2FLV14342-3FLV09012-1ESC15051-1ESC15051-2ESC15051-3FLV17648-1FLV15444-1FLV18169-1FLV18169-2FLV18269-1FLV18375-1FLV23916-1RC402-0288MD800ATR30985-1ATR13159-1RC600-2633FLV32279-5MFLV32279-6MFLV32279-7MFLV32279-8MFLV32279-9MFLV32279-10MFLV32279-11MFLV32279-12MFLV32279-13MFLV32279-14MFLV32279-15MFLV31240FLV31340FLV18169
