Ritz · Aterramento Temporário

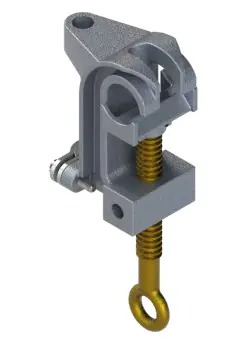

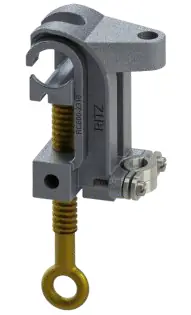

Grampo de Aterramento
Peça preço e prazo deste produto. A equipe confere estoque e referência e responde pelo WhatsApp.
Pinos Bola e Grampos Concha-bola para Aterramento Temporário O pino e grampo concha-bola foram desenvolvidos para solucionar inúmeras situações de aterramento temporário em que o espaço físico ou as superfícies de contato são limitados.
Em cubículos, principalmente com barramentos de seção retangular, em que os grampos de aterramento convencionais possuem dimensões que inviabilizam seu uso, o grampo concha-bola se destaca pela sua concepção versátil e facilidade operacional.
- cubículos;
- subestações abrigadas e ao tempo;
- pontes rolantes;
- veículos de linha viva;
- estruturas de linha de transmissão pintadas em que não se obtém o
contato elétrico ideal com grampos convencionais.
Os pinos-bola destinam-se às instalações permanentes nos barramentos, nas junções de barramentos, nos terminais ou em outras partes da instalação elétrica, estabelecendo os pontos necessários ao adequado aterramento temporário das mesmas. Portanto, é recomendado a sua aquisição nas quantidades suficientes para essa utilização.
Para melhor adequar às necessidades dos usuários estão dispostos com sete variações nos comprimentos e na posição da bola de conexão.
Pino com corpo fabricado em liga de bronze e rosca em aço estanhado, com torque de instalação de 3,5 daN.m.
PINOS-BOLA (TIPO RETO)
PINO-BOLA (TIPO “L”)
GRAMPOS DE ATERRAMENTO CONCHA-BOLA
Grampo de Aterramento de Multi-Conexão O grampo de aterramento RC600-2316 permite sua instalação em condutores circulares, barras retangulares e pinos bola. Através de seus dois alojamentos roscados é possível instalar pinos-bola em seu corpo para a elevação simultânea de dois grampos adicionais para um sistema de aterramento trifásico.
GRAMPOS DE ATERRAMENTO TEMPORÁRIO
* Permite o uso de dois cabos de 95 mm² simultaneamente.
Furo Liso (RC600-2231) Furo Roscado (ATR16449-3)
Grampo com Roletes para Aterramento de Cabo Condutor Utilizado em linhas de transmissão durante o lançamento ou reparo dos cabos, para o escoamento da energia estática gerada.
Desenvolvido em liga de alumínio de alta resistência, este grampo garante durabilidade e eficiência. Possui 4 roldanas, que permitem o deslizamento suave de cabos condutores com bitolas de Ø25 a Ø44,5mm. O volante de aço, projetado para aplicar o torque perfeito, assegura uma instalação fácil e segura.
Peso Aprox.: 5 kg (11,02 lb)
Grampo de Aterramento Temporário para Chave-fusível
Corrente máxima de curto-circuito: 30 ciclos - 20 kA
Projetado para simplificar e tornar mais eficiente o processo de manutenção em redes de média tensão, oferecendo uma opção segura para o aterramento de chaves fusíveis, prevenindo manobras acidentais enquanto ela está na rede. Isso proporciona segurança adicional durante as operações de manutenção, eliminando surpresas indesejadas.
Com uma instalação simples, o grampo é instalado na base inferior da chave fúsivel após a retirada do cartucho. Equipado com suporte "T" ou "L" em liga de alumínio fundido, nosso grampo permite a conexão de outros grampos de aterramento. Isso facilita a criação de uma rede segura de aterramento, garantindo uma conexão sólida com o ponto terra.
A construção robusta do corpo e sapata em liga de alumínio fundido assegura resistência e durabilidade. O parafuso de manobra olhal simplifica a instalação, permitindo a conexão fácil através de vara ou bastão de manobra.
Carretel Metálico para Cabo de Aterramento Carretel metálico com fixação através de grampo de bronze, para conexão do cabo ao trado ou haste de aterramento, além de permitir o acondicionamento do cabo durante o transporte.
Grampo de Aterramento Temporário para Chave Faca
Corrente máxima de curto-circuito: 30 ciclos - 20 kA
Grampo especialmente projetado para aterramento temporário da base da chave faca em redes de média tensão. Possui corpo e mordentes em liga de alumínio fundido e parafuso de manobra olhal em liga de bronze fundida, no qual possibilita a instalação através de vara ou bastão de manobra. Dispõe de suporte “T” em liga de alumínio fundido, onde poder ser conectado outros grampos de aterramento, para conexão com o ponto terra.
Terminal Para Aterramento Temporário Desenvolvido para criar um ponto de aterramento temporário em terminais de chaves seccionadoras e chaves fusíveis.
Instalação simplificada com auxílio do bastão de manobra, graças à furação pré-disposta e rosca de fixação M12. Fabricado em bronze fundido com corpo sextavado e acabamento estanhado.
Alta condutividade elétrica e resistência à corrosão. Possui sapata com dois furos. Fabricado em liga de alumínio fundido.
| Referência de Catálogo | A | B | C | Peso Aprox. | |
|---|---|---|---|---|---|
| kg | lb | ||||
| ATR08969-1 | 98 | 58 | 40 | 0,22 | 0,48 |
| ATR08969-2 | 118 | 58 | 60 | 0,24 | 0,53 |
| ATR08969-3 | 138 | 58 | 80 | 0,25 | 0,55 |
| ATR08969-4 | 108 | 58 | 50 | 0,23 | 0,51 |
| ATR08969-5 | 166 | 114 | 52 | 0,28 | 0,62 |
| ATR08969-6 | 158 | 58 | 100 | 0,30 | 0,66 |
| ATR08969-7 | 82 | 58 | 24 | 0,28 | 0,62 |
| Referência de Catálogo | A | B | C | Peso Aprox. | |
|---|---|---|---|---|---|
| kg | lb | ||||
| ATR13147-1 | 91 | 50 | 65 | 0,26 | 0,57 |
| Características Elétricas e Mecânicas | Referência de Catálogo RC600-2300 RC600-2101 ATR08968-1 RT600-2321 RT600-2320 | |||||
|---|---|---|---|---|---|---|
| RC600-2101 | RT600-2321 | |||||
| Descrição | Corpo principal em liga de bronze; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo principal em liga de bronze; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado | Corpo principal em liga de bronze; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal de cobre estanhado | Corpo principal em liga de bronze; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | Corpo principal em liga de bronze; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal roscado | |
| Corrente Nominal (A) | 400 | 400 | 400 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 30 | 30 | 30 |
| 60 ciclos (kA) | 23 | 23 | 23 | 23 | 23 | |
| Conexão | Ø 26 | Ø 26 | Ø 26 | Ø 26 | Ø 26 | |
| Terminal para Cabo (mm²) | Máximo | 95 | 95 | 95 | 95 | 95 |
| Mínimo | 25 | 25 | 25 | 25 | 25 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe A Grau 5 | Tipo I Classe A Grau 5 | Tipo I Classe A Grau 5 | Tipo III Classe A Grau 5 | Tipo III Classe A Grau 5 | |
| Peso Aprox. (kg / lb) | 0,76 / 1,68 | 0,45 / 0,99 | 0,40 / 0,88 | 0,82 / 1,81 | 0,45 / 0,99 |
| Características Elétricas e Mecânicas | Referência de Catálogo RC600-2316 | |
|---|---|---|
| Descrição | Corpo principal em alumínio; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado sem saia | |
| Corrente Nominal (A) | 400 | |
| Corrente de Curto-circuito (lcc) | 30 ciclos (kA) | 30 |
| 60 ciclos (kA) | 23 | |
| Conexão | Máximo | 636 MCM CAA Ø 25 mm |
| Mínimo | 8 Cu Ø 2,6 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 |
| Mínimo | 16 | |
| Torque de Instalação (daN.m) | 3,0 | |
| Designação ASTM | Tipo I Classe A Grau 5 | |
| Peso Aprox. (kg / lb) | 0,68 / 1,50 |
| Características Elétricas e Mecânicas | Referência de Catálogo ATR03653-1 ATR13628-1 ATR13047-1 ATR13047-2 | ||||
|---|---|---|---|---|---|
| ATR13628-1 | ATR13047-2 | ||||
| Descrição | Corpo em alumínio; Mordente liso; Instalação no condutor por efeito mola; lâmina de encaixe no trapézio (ATR04694-1) em aço galvanizado; Conexão do cabo através de terminal de cobre estanhado (não incluso no grampo) | Corpo em alumínio; Mordente liso; Instalação no condutor por efeito mola; encaixe no trapézio (ATR14442-1) por sistema auto travamento; Conexão do cabo através de terminal de cobre estanhado (não incluso no grampo) | Corpo em alumínio; Instalação no rabicho por efeito de mola; Empunhadura plástica na cor vermelho | Corpo em alumínio; Instalação no rabicho por efeito de mola; Empunhadura plástica na cor preto | |
| Corrente Nominal (A) | - | - | - | - | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 10 | 15 | 10 | 10 |
| 60 ciclos (kA) | 7 | 8 | 7 | 7 | |
| Conexão | Máximo | 336,4 MCM CAA Ø 19 mm | Ø 30 mm | Ø 12,5 mm | Ø 12,5 mm |
| Mínimo | 6 AWG Cu 4 AWG CA Ø 4 mm | Ø 5 mm | Ø 6,5 mm | Ø 6,5 mm | |
| Terminal para Cabo (mm²) | Máximo | 35 | 50 | 35 | 35 |
| Mínimo | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | - | - | - | - | |
| Designação ASTM | - | - | Tipo III Classe B Grau 5 | Tipo III Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 0,35 / 0,77 | 0,45 / 0,99 | 0,35 / 0,77 | 0,35 / 0,77 |
| Características Elétricas e Mecânicas | Referência de Catálogo ATR08947-1 ATR09033-1 ATR17348-1 ATR19433-1 ATR19357-1 | |||||
|---|---|---|---|---|---|---|
| ATR09033-1 | ATR19433-1 | |||||
| Descrição | Corpo em bronze; Fixo em um tarugo isolante Ø 1/2” x 640 mm, com punho de borracha; Conexão do cabo através de terminal de cobre estanhado (não incluso no grampo) | Corpo em bronze; Fixo em um tarugo isolante Ø 1/2” x 640 mm, com punho de borracha; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente liso; Fixo em tubo isolante Ø 25 mm x 300 mm, com punho de borracha; instalação no condutor por efeito mola; Conexão do cabo através de terminal de cobre estanhado (não incluso no grampo) | Grampo desenvolvido principalmente para aterramento de cubículos com barramentos retangulares verticais. Corpo em alumínio; Mordente liso; Fixo em tubo isolante Ø 25 mm x 600 mm, com punho de borracha; Conexão do cabo através de terminal liso | Grampo desenvolvido principalmente para aterramento de cubículos com barramentos retangulares transfersais. Corpo em alumínio; Mordente serrilhado; Fixo em tubo isolante Ø 25 mm x 600 mm, com punho de borracha; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 200 | 200 | - | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 8 | 8 | 10 | 30 | 30 |
| 60 ciclos (kA) | 5 | 5 | 7 | 23 | 23 | |
| Conexão | Máximo | Ø 30 mm | Ø 19 mm | 336,4 MCM CAA Ø 19 mm | 20 mm (barramentos retangulares) | 38 mm (barramentos retangulares) |
| Mínimo | Ø 4 mm | Ø 4 mm | 6 AWG Cu 4 AWG CA Ø 4 mm | 3 mm (barramentos retangulares) | 3,2 mm (barramentos retangulares) | |
| Terminal para Cabo (mm²) | Máximo | 25 | 25 | 35 | 95 | 95 |
| Mínimo | 16 | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 2,0 | 2,0 | - | 3,0 | 3,0 | |
| Designação ASTM | - | - | - | Tipo II Classe A Grau 5 | Tipo II Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 0,75 / 1,65 | 0,65 / 1,43 | 0,36 / 0,79 | 0,72 / 1,59 | 0,85 / 1,87 |
| Características Elétricas e Mecânicas | Referência de Catálogo | ||||
|---|---|---|---|---|---|
| ATR17461-1 | ATR17460-1 | ATR17462-1 | ATR17459-1 | ||
| Descrição | Corpo em alumínio; Mordente liso; Fixo no elemento ponta da vara de manobra Ø 25 mm x 1,25 m, com sistema de engate; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente liso; Fixo na vara de manobra telescópica Ø 33 mm base, comp. recolhido de 1 m e estendido de 1,80 m; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente liso; Fixo na vara de manobra telescópica - Ø 33 mm base, comp. recolhido de 1,43 m e estendido de 2,58 m; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente liso; Fixo em tubo isolante Ø 25 mm x 1,25 m; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 300 | 300 | 300 | 300 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 20 | 20 | 20 | 20 |
| 60 ciclos (kA) | 15 | 15 | 15 | 15 | |
| Conexão | Máximo | 477 MCM CAA Ø 22,5 mm | 477 MCM CAA Ø 22,5 mm | 477 MCM CAA Ø 22,5 mm | 477 MCM CAA Ø 22,5 mm |
| Mínimo | 6 AWG Cu 4 AWG CA Ø 4 mm | 6 AWG Cu 4 AWG CA Ø 4 mm | 6 AWG Cu 4 AWG CA Ø 4 mm | 6 AWG Cu 4 AWG CA Ø 4 mm | |
| Terminal para Cabo (mm²) | Máximo | 70 | 70 | 70 | 70 |
| Mínimo | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo II Classe A Grau 3 | Tipo II Classe A Grau 3 | Tipo II Classe A Grau 3 | Tipo II Classe A Grau 3 | |
| Peso Aprox. (kg / lb) | 1,10 / 2,43 | 1,40 / 3,09 | 1,40 / 3,09 | 1,10 / 2,43 |
| Características Elétricas e Mecânicas | Referência de Catálogo | |||||
|---|---|---|---|---|---|---|
| RG3403 | RG3403H | RG3405-1 | RG3406-1 | ATR11627-1 | ||
| Descrição | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Permite a conexão a distância e instalação manual. Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal e “T”; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado | Permite a conexão de 02 terminais roscados no mesmo corpo do grampo; Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 300 | 300 | 300 | 300 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 20 | 20 | 20 | 20 | 30 |
| 60 ciclos (kA) | 15 | 15 | 15 | 15 | 23 | |
| Conexão | Máximo | 477 MCM CAA Ø 22,5 mm | 477 MCM CAA Ø 22,5 mm | Ø 22,5 mm | Ø 22,5 mm | Barramentos: vertical 40 mm, horizontal 44 mm circular 35 mm |
| Mínimo | 6 AWG Cu 4 AWG CA Ø 4 mm | 6 AWG Cu 4 AWG CA Ø 4 mm | Ø 4 mm | Ø 4 mm | Barramentos: vertical 6 mm, circular 6 mm | |
| Terminal para Cabo (mm²) | Máximo | 70 | 70 | 70 | 70 | 95 |
| Mínimo | 16 | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe A Grau 3 | Tipo III Classe A Grau 3 | Tipo I Classe A Grau 3 | Tipo I Classe A Grau 3 | Tipo I Classe A Grau 5 | |
| Peso Aprox. (kg / lb) | 0,48 / 1,06 | 0,65 / 1,43 | 0,48 / 1,06 | 0,48 / 1,06 | 0,65 / 1,43 |
| Características Elétricas e Mecânicas | Referência de Catálogo RG3368 RG3367-2 RG3369 RC600-0337* ATR03308-2* | |||||
|---|---|---|---|---|---|---|
| RG3367-2 | RC600-0337* | |||||
| Descrição | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente removível e liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo e sapata regulável em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo e sapata regulável em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo e sapata regulável em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 400 | 400 | 450 | 450 | 450 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 39 | 39 | 39 |
| 60 ciclos (kA) | 23 | 23 | 35 | 35 | 35 | |
| Conexão | Máximo | Ø 50 mm ou barramentos retangulares 12 x 100 mm | Ø 63,5 mm | Ø 100 mm | Ø 160 mm | Ø 235 mm |
| Mínimo | Ø 5 mm | Ø 6 mm | Ø 10 mm | Ø 90 mm | Ø 115 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 | 95 | 120 | 120 | 120 |
| Mínimo | 16 | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe A Grau 5 | Tipo I Classe A Grau 5 | Tipo I Classe A Grau 6 | Tipo I Classe A Grau 6 | Tipo I Classe A Grau 6 | |
| Peso Aprox. (kg / lb) | 1,00 / 2,20 | 1,20 / 2,65 | 2,20 / 4,85 | 3,20 / 7,05 | 3,20 / 7,05 |
| Características Elétricas e Mecânicas | Referência de Catálogo RC600-1743 RG3622-1 RC600-0434 RC600-0065 | ||||
|---|---|---|---|---|---|
| RG3622-1 | RC600-0065 | ||||
| Descrição | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado sem saia | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado | |
| Corrente Nominal (A) | 400 | 400 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 30 | 30 |
| 60 ciclos (kA) | 23 | 23 | 23 | 23 | |
| Conexão | Máximo | 1000 MCM Cu 1590 MCM CAA Ø 38 mm | 566 MCM Cu 900 MCM CAA Ø 29 mm | 950 MCM Cu 1510 MCM CAA Ø 38 mm | 954 MCM CAA Ø 30 mm |
| Mínimo | 6 Cu Ø 4 mm | 6 Cu Ø 4 mm | 6 Cu Ø 4 mm | 6 Cu Ø 4 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 | 95 | 95 | 95 |
| Mínimo | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe A Grau 5 | Tipo I Classe A Grau 5 | Tipo I Classe B Grau 5 | Tipo I Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 0,72 / 1,59 | 0,72 / 1,59 | 0,92 / 2,03 | 0,52 / 1,15 |
| Características Elétricas e Mecânicas | Referência de Catálogo RG4229-1SJ ATR13159-1 RHG4229-6SJ | |||
|---|---|---|---|---|
| ATR13159-1 | ||||
| Descrição | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso; Permite a operação em ângulos contínuos de até 75° | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso; Travamento dos ângulos de operação pré-ajustáveis e fixos através de porca borboleta | Corpo em alumínio; Mordente serrilhado; Fixo no tubo RITZGLAS® Ø 32 mm x 1,83 m; Conexão do cabo através de terminal liso; Permite a operação em ângulos contínuos de até 75° | |
| Corrente Nominal (A) | 400 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 30 |
| 60 ciclos (kA) | 23 | 23 | 23 | |
| Conexão | Máximo | 954 MCM CAA Ø 30 mm | 954 MCM CAA Ø 30 mm | 954 MCM CAA Ø 30 mm |
| Mínimo | 2 Cu Ø 6,5 mm | 2 Cu Ø 6,5 mm | 2 Cu Ø 6,5 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 | 95 | 95 |
| Mínimo | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe B Grau 5 | Tipo I Classe B Grau 5 | Tipo II Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 1,15 / 2,54 | 1,90 / 4,19 | 2,00 / 4,41 |
| Características Elétricas e Mecânicas | Referência de Catálogo RC600-1732 RG4228-10SJ ATR10777-1 RHG4228-16SJ | ||||
|---|---|---|---|---|---|
| RG4228-10SJ | RHG4228-16SJ | ||||
| Descrição | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal roscado; Permite a operação em ângulos contínuos de até 75° | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso; Permite a operação em ângulos contínuos de até 75° | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso; Travamento dos ângulos de operação pré-ajustáveis e fixos através de porca borboleta | Corpo em alumínio; Mordente serrilhado; Fixo no tubo RITZGLAS® Ø 32 mm x 1,83 m; Conexão do cabo através de terminal liso; Permite a operação em ângulos contínuos de até 75° | |
| Corrente Nominal (A) | 400 | 400 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 30 | 30 |
| 60 ciclos (kA) | 23 | 23 | 23 | 23 | |
| Conexão | Máximo | Ø 73 mm | Ø 73 mm | Ø 73 mm | Ø 73 mm |
| Mínimo | 2 Cu Ø 6,5 mm | 2 Cu Ø 6,5 mm | 2 Cu Ø 6,5 mm | 2 Cu Ø 6,5 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 | 95 | 95 | 95 |
| Mínimo | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe B Grau 5 | Tipo I Classe B Grau 5 | Tipo I Classe B Grau 5 | Tipo II Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 1,50 / 3,31 | 1,85 / 4,08 | 2,60 / 5,73 | 3,30 / 7,28 |
| Características Elétricas e Mecânicas | Referência de Catálogo RC600-0965 RC600-2282 RC600-0386 | |||
|---|---|---|---|---|
| RC600-2282 | ||||
| Descrição | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo em alumínio; mordente serrilhado; Parafuso de aperto tipo olhal; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente serrilhado; Fixo no tubo RITZGLAS® Ø 32 mm x 1,83 m; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 400 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 30 |
| 60 ciclos (kA) | 23 | 23 | 23 | |
| Conexão | Máximo | 954 MCM CAA Ø 30 mm | Ø 51 mm | Ø 51 mm |
| Mínimo | 6 Cu Ø 4 mm | 6 Cu Ø 4 mm | 6 Cu Ø 4 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 | 95 | 95 |
| Mínimo | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo I Classe B Grau 5 | Tipo I Classe B Grau 5 | Tipo II Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 0,73 / 1,61 | 0,90 / 1,98 | 2,15 / 4,74 |
| Características Elétricas e Mecânicas | Referência de Catálogo RG3403T RG3404-2 RG3405-2 RG3363-4SJ RG3363-1 | |||||
|---|---|---|---|---|---|---|
| RG3403T | RG3404-2 | RG3405-2 | RG3363-4SJ | |||
| Descrição | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | Permite a conexão de 02 terminais roscados no mesmo corpo do grampo; Corpo em alumínio; Mordente liso; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal roscado | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal roscado | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente serrilhado; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 300 | 300 | 300 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 20 | 20 | 20 | 30 | 30 |
| 60 ciclos (kA) | 15 | 15 | 15 | 23 | 23 | |
| Conexão | Máximo | 477 MCM CAA Ø 22,5 mm | Ø 22,5 mm | Ø 22,5 mm | 38 mm (barramentos retangulares) | Ø 32 mm |
| Mínimo | 6 AWG Cu 4 AWG CA Ø 4 mm | Ø 4 mm | Ø 4 mm | 3,2 mm (barramentos retangulares) | Ø 5 mm | |
| Terminal para Cabo (mm²) | Máximo | 70 | 70 | 70 | 95 | 120 |
| Mínimo | 16 | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo III Classe A Grau 3 | Tipo III Classe A Grau 3 | Tipo III Classe A Grau 3 | Tipo III Classe B Grau 5 | Tipo III Classe B Grau 5 | |
| Peso Aprox. (kg / lb) | 0,51 / 1,12 | 0,48 / 1,06 | 0,48 / 1,06 | 0,84 / 1,85 | 0,79 / 1,75 |
| Características Elétricas e Mecânicas | Referência de Catálogo RC600-2231 ATR11627-2 RC600-1617 RC600-0085 RG3622-1T ATR16449-3 | |||||
|---|---|---|---|---|---|---|
| RC600-1617 | RC600-2231 ATR16449-3 | |||||
| Descrição | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | Corpo em bronze; Mordente móvel serrilhado; Parafuso de aperto tipo “T; Conexão do cabo através de terminal liso | Corpo em alumínio; Mordente com coxim de bronze para melhor contato com a superfície da cantoneira; Flange em alumínio (removível) para fixação na cantoneira; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | Corpo em bronze; Mordente serrilhado; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal roscado sem saia | Corpo em alumínio; Mordente liso; Parafuso de aperto tipo “T”; Conexão do cabo através de terminal liso | |
| Corrente Nominal (A) | 400 | 400 | 400 | 400 | 400 | |
| Corrente de Curto- circuito (lcc) | 30 ciclos (kA) | 30 | 30 | 30 | 30 | 30 |
| 60 ciclos (kA) | 23 | 23 | 23 | 23 | 23 | |
| Conexão | Máximo | Barramentos: vertical 40 mm horizontal 44 mm circular 35 mm | 25,4 mm (barramentos retangulares) | 102 mm (barramentos retangulares) | 38 mm (barramentos retangulares) | 566 MCM Cu 900 MCM CAA Ø 29 mm |
| Mínimo | Barramentos: vertical 6 mm circular 6 mm | 3 mm (barramentos retangulares) | 51 mm (barramentos retangulares) | 3 mm (barramentos retangulares) | 6 Cu Ø 4,0 mm | |
| Terminal para Cabo (mm²) | Máximo | 95 | 120 | 95 | 95 | 95 |
| Mínimo | 16 | 16 | 16 | 16 | 16 | |
| Torque de Instalação (daN.m) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Designação ASTM | Tipo III Classe A Grau 5 | Tipo III Classe B Grau 5 | Tipo III Classe B Grau 5 | Tipo III Classe B Grau 5 | Tipo III Classe A Grau 5 | |
| Peso Aprox. (kg / lb) | 0,70 / 1,54 | 1,20 / 2,65 | 1,70 / 3,75 | 0,90 / 1,98 | 0,76 / 1,68 |
| Referência de Catálogo | Descrição | Peso Aprox. | |
|---|---|---|---|
| kg | lb | ||
| RC600-0861 | Grampo de aterramento para chave-fusível com suporte “T” | 0,73 | 1,61 |
| RC600-0862 | Grampo de aterramento para chave-fusível com suporte “L” | 0,67 | 1,48 |
| Características Elétricas e Mecânicas | Referência de Catálogo ATR03641-1 |
|---|---|
| Corrente Nominal (A) | 200 |
| Corrente de Curto-circuito (lcc) | 30 ciclos (kA): 8 60 ciclos (kA): 5 |
| Conexão | Máximo: Ø 19 mm Mínimo: Ø 2 mm |
| Terminal para Cabo (mm²) | Máximo: 25 Mínimo: 16 |
| Torque de Instalação (daN.m) | 2,0 |
| Designação ASTM | - |
| Peso Aprox. (kg / lb) | 1,85 / 4,07 |
Referências do catálogo (60)
ATR08969-1ATR08969-2ATR08969-3ATR08969-4ATR08969-5ATR08969-6ATR08969-7ATR13147-1RC600-0861RC600-0862ATR03641-1RC600-2300RC600-2101ATR08968-1RT600-2321RT600-2320RC600-2316ATR03653-1ATR13628-1ATR13047-1ATR13047-2ATR04694-1ATR14442-1ATR08947-1ATR09033-1ATR17348-1ATR19433-1ATR19357-1ATR17461-1ATR17460-1ATR17462-1ATR17459-1RG3403RG3405-1RG3406-1ATR11627-1RG3368RG3367-2RG3369RC600-0337ATR03308-2RC600-1743RG3622-1RC600-0434RC600-0065RG4229-1SJATR13159-1RHG4229-6SJRC600-1732RG4228-10SJATR10777-1RHG4228-16SJRC600-0965RC600-2282RC600-0386RG3404-2RG3405-2RG3363-4SJRG3363-1ATR11627-2
Informações do Catálogo de Produtos MAXX rev. 07/2026. Confirme a especificação com a equipe antes da compra.
