Seccionador Móvel
Peça preço e prazo deste produto. A equipe confere estoque e referência e responde pelo WhatsApp.

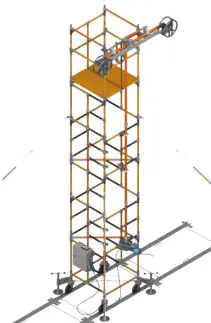

Equipamento com estrutura isolante e comando a distância que possibilita a desconexão e conexão de TPC (Transformadores de Potencial Capacitivo) e PR´s (Para Raios) em barramentos e terminais de linhas de transmissão energizados de subestações de 69 a 500kV, que associado a técnicas de linha viva, permite manutenção ou substituição dos equipamentos sem necessidade de desligar os circuitos.
Desenvolvida de maneira a facilitar a montagem em campo pelas equipes de linha viva, mantendo a rotina de utilização dos andaimes isolantes e suas distâncias de segurança.
Para a utilização é necessário um andaime modular isolante, que deve ser adquirido à parte.
PRINCIPAIS VANTAGENS
- Aumento da disponibilidade energética das concessionárias.
- Aumento da flexibilidade operacional das equipes de manutenção.
- Redução de custos de mão-de-obra.
- Redução dos tempos de indisponibilidade dos equipamentos no sistema
CARACTERÍSTICAS BÁSICAS
- Tensão nominal de operação: 69 a 500 kV
- Corrente nominal dos contatos: 1200 A
- Tensão suportável de impulso atmosférico: 1050 kV
- Tempo de abertura e fechamento: 1,5 s
- Tensão de alimentação: 220 V
- Corrente capacitiva típica de abertura: 1A
- Abertura e fechamento remoto com controle via rádio frequência
- Alavanca para manobra manual de emergência Conecta-se o segundo “jumper” em LV 3 Fecha-se a chave seccionadora 4 Monta-se o andaime com a chave seccionadora aberta 1 Conecta-se o primeiro “jumper” em LV 2 Desconecta-se os “jumpers” dos equipamentos em LV 5 Abre-se a chave seccionadora 6 Retira-se o segundo “jumper” e a manutenção é realizada 7
COMPONENTES
| Referência de Catálogo | Descrição |
|---|---|
| FLV28201-1 | Secionador móvel para intervenção em linhas energizadas com tensão de 69 a 230 kV |
| FLV18171-1 | Secionador móvel para intervenção em linhas energizadas com tensão de 230 a 500 kV |
| FLV28201-1 Altura (m) 4 6 Qtde. | FLV18171-1 | Unid. | Referência | Descrição | |
|---|---|---|---|---|---|
| Altura (m) | |||||
| 6 | 11 | ||||
| Qtde. | |||||
| 1 1 | 1 | 1 | pç | FLV18169-1 | Suporte para içamento |
| 1 1 | 1 | 1 | pç | FLV18169-2 | Suporte para içamento |
| 1 1 | - | - | pç | FLV25726-1 | Parte ativa |
| - - | 1 | 1 | pç | FLV17173-1 | Parte ativa |
| - - | 1 | 1 | pç | FLV18158-1 | Hastes de manobra inferior |
| - - | - | 2 | pç | FLV18158-2 | Hastes de manobra intermediário |
| - - | 1 | 1 | pç | FLV18158-5 | Hastes de manobra superior |
| 1 1 | - | - | pç | FLV18158-3 | Hastes de manobra inferior |
| - 1 | - | - | pç | FLV18158-4 | Hastes de manobra intermediário |
| 1 1 | - | - | pç | FLV18158-6 | Hastes de manobra superior |
| 2 2 | 2 | 4 | pç | FLV17172-1 | Mancal de apoio da haste |
| 1 1 | 1 | 1 | pç | FLV18170-1 | Motoredutor |
| 1 1 | 1 | 1 | pç | FLV18161-1 | Caixa de comando |
| 1 1 | - | - | pç | FLV25886-1 | Acondicionamento para seccionador |
| - - | 1 | 1 | pç | FLV21133-1 | Acondicionamento para seccionador |
| 1 1 | 1 | 1 | pç | FLV21130-1 | Acondicionamento Motoredutor |
Referências do catálogo (18)
Informações do Catálogo de Produtos MAXX rev. 07/2026. Confirme a especificação com a equipe antes da compra.
