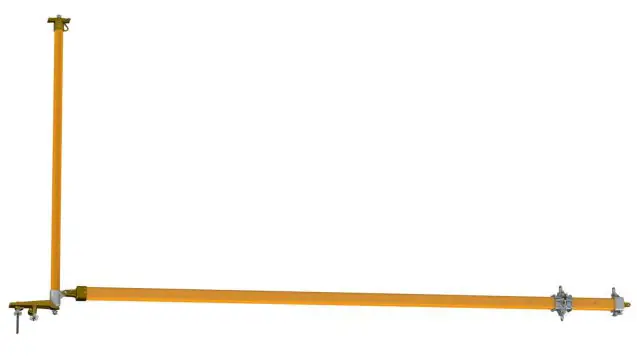

Bastão Lança com Mastro

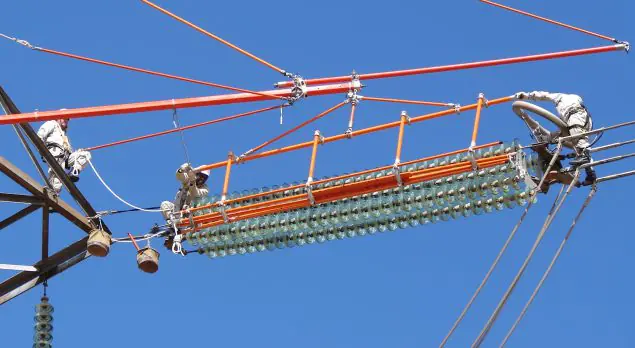

O bastão lança com mastro destina-se aos serviços pesados em estrutura de alta tensão, particularmente para remover cadeias de isoladores, com o auxílio do Berço.

Nos bastões lança com mastro (RC400-0469 e RH1973/H-10) são utilizadas duas selas (R070496) já inclusas para fixação do mastro ao poste: uma, na parte superior e outra na parte inferior. Essas selas possuem os respectivos esticadores de corrente com volante.

Nos bastões lança com mastro (RC400-0464, RC400-0465 e RH1973-814), destinados à fixação em torre, são utilizados dois modelos de ferragens sendo: uma sela (RC400-0602) montada no lado inferior, que é fixada à torre, com dois jogos de parafusos e garras para cantoneira, e um garfo triplo (FLV01644-1), já inclusos, instalado no lado superior, para acoplamento dos bastões trilhos.

Quando não for necessário o uso do mastro deve-se utilizar o adaptador (FLV18133-1) para acoplamento da lança à sela (RC400-0602).

O acoplamento e a formação do tripé de estabilização do mastro na estrutura metálica são feitos através de três bastões trilho (RH4721-112) e respectivas selas para estrutura metálica (RM4742-3), ambos especificados à parte.

Os bastões trilhos possuem cabeçotes fabricados em liga de alumínio tratado termicamente e olhal giratório em aço forjado.

A retenção da lança ao mastro em todos os modelos são feita através de um bastão com torniquete (RC400-0816) e uma talha (1500E), ambos especificados à parte.

O colar móvel na lança quadrada (RC400-0464, RC400-0465 e RC400-0469) pode ser ajustado em três posições diferentes para facilitar a operacionalidade do conjunto nos diferentes ângulos da cadeia de isoladores. A lança possui em sua extremidade um cabeçote auxiliar com duas manilhas para sua retenção ou sustentação de cargas adicionais, ferramentas, etc.

NOTA

O bastão lança com mastro possui a capacidade nominal de trabalho acima somente quando montado com o tripé de sustentação do braço, formado por 3 bastões trilho, 1 bastão tração com torniquete e 1 talha de 2 toneladas (adquiridos à parte).

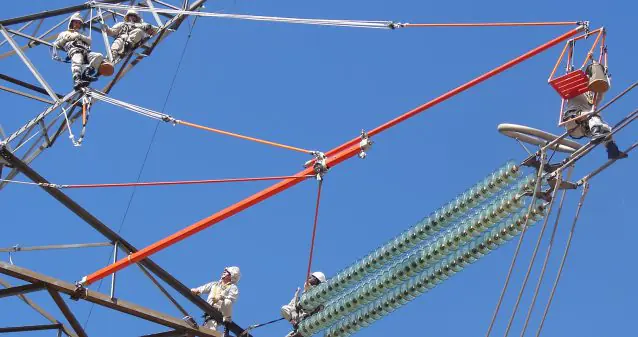

* Acoplamento em estrutura metálica | ** Acoplamento em poste A extensão para bastão lança quadrado é utilizada para levar o eletricista ao potencial através da cadeira de acesso ao potencial (FLV12563-1).

Possui dois colares Ø 76 mm em liga de bronze (FLV00196-5) para acoplamento ao cabeçote quadrado e ao colar quadrado do bastão lança. Possui também cabeçote com dois olhais, sendo um para instalação da cadeira de acesso ao potencial e outro para estaiamento através de bastão isolante e moitão.

EXTENSÃO PARA BASTÃO LANÇA QUADRADO

* Acoplamento em estrutura metálica. | ** Acoplamento em poste

NOTA

Para cargas superiores a 272 daN (600 lb) sugerimos o uso da sela para estrutura metálica (RM4742), com colar de 76 mm em liga de bronze (FLV00196-5) e mais um colar idêntico de retaguarda, a fim de evitar o escorregamento do bastão trilho usado no tripé de sustentação do mastro.

(Itens 2 a 8: especificações à parte)
