Ferramenta Universal

A série de ferramentas universais apresentada nessa seção foi criteriosamente selecionada para, em conjunto com o bastão isolante universal, realizar intervenções em instalações energizadas.

Essas ferramentas são dotadas de cabeçotes universais “dentados”, que permitem o seu perfeito acoplamento com o bastão universal, propiciando operações de trabalho à distância com absoluta precisão.

Cada uma das ferramentas universais possui características próprias e tem como finalidade principal substituir a operação manual, mesmo que os ângulos ou posicionamentos de trabalhos sejam desfavoráveis.

Removedor de contrapino É utilizado em desacoplamento de isolador de disco para deslocar o contrapino quando o olhal deste está em sentido oposto da estrutura.

Posicionador de contrapino É utilizado em acoplamento de isolador de disco para introduzir o contrapino à sua posição de travamento quando o olhal deste está no sentido oposto da estrutura.

Adaptador com mola para impulso Devido ao impacto causado pela sua mola espiral, essa ferramenta facilita a extração de contrapinos quando é utilizada em conjunto com os sacadores de contrapinos, principalmente, em espaços reduzidos e condições adversas.

Garfo ajustador de concha Permite posicionar a concha do isolador durante a instalação ou retirada deste. É utilizado também como ferramenta auxiliar durante a instalação do berço em cadeias em “V” e na instalação dos bastões tensores.

Garfo ajustador de concha Similar ao garfo ajustador de concha RM4455-87, essa ferramenta está designada para manipular objetos de até Ø 69 mm.

Garfo ajustador de concha (revestido com plástico)

O revestimento de plástico evita danificar os isoladores de disco ou bastões durante a sua manipulação.

Tenaz multi-angular Desenvolvido para segurar porcas, ferragens ou quaisquer outras partes móveis durante a intervenção. Sua porca borboleta permite o ajuste prévio do melhor ângulo desejado.

Tenaz multi-angular com mandíbula dupla Possui a mesma aplicação do RC403-0177, porém, possui mandíbula dupla.

Tenaz para movimentação da cadeia de isolador Tem como principal aplicação segurar, guiar e movimentar a cadeia de isolador durante sua instalação ou remoção. Através do olhal de içamento, o Tenaz pode ser ut ilizado para elevar a cadeia do solo até o local de instalação ou a operação inversa (retirada da cadeia do local de trabalho e levá-la até o solo).

Lixa para condutor Desenvolvida para limpar a superfície do condutor energizado antes da instalação do conector ou grampo de aterramento, especialmente, condutores de cobre com oxidação em que a limpeza através de outros métodos é difícil.

Aplicador de preformado Foi desenvolvido especialmente para trabalhos de instalação ou remoção de preformados ou laços em condutores energizados, pois permite controlar a rotação, o que é difícil com as outras ferramentas.

Devido ao seu tamanho reduzido, o modelo RC403-0834 é recomendado para trabalhos com laços de topo.

Garra de amarração Em forma de mão, atua como uma pinça para manipular o arame ou preformado durante sua instalação no condutor.

Cabeçote multi-uso Utilizado nas mais variadas interrupções em instalações energizadas, tais como: instalar ou retirar o moitão, tirantes de náilon, chaves etc.

Colocador e sacador de pino Permite a colocação e retirada de pinos em cadeias de isoladores através da sua lâmina, que mantém firme a cabeça de pinos até Ø 15 mm durante o seu manuseio.

Grampo para anel de guarda Permite o manuseio do anel de corona Ø máx. 45 mm através de seu formato tipo morsa, dotada de ganchos plastificados. Abertura máx. 75 mm Desenvolvida para permitir o manuseio de parafusos e porcas em instalações energizadas através de soquetes cambiáveis. Dotada de parafuso universal rotativo em sua extremidade, pode ser utilizada em conjunto com bastões universais.

Adaptador de peças Desenvolvido para permitir a instalação de diversas ferramentas através de suas fixações com soldas, tornando-as universal para as várias intervenções nas instalações energizadas.

Extrator de contrapino por impulso Ferramenta com ação tipo mola que permite a retirada de contrapinos dos isoladores em instalações energizadas quando a cabeça deste estiver direcionada para a estrutura.

Desconector por impulso Ferramenta com ação tipo mola que permite a abertura de chave faca ou fusível que estiverem emperradas.

É utilizada para facilitar a introdução de pinos e parafusos nas ferragens da estrutura metálica e cadeias de isoladores quando há necessidade de alinhamento entre os respectivos furos destas ferragens.

Cabeçote com gancho duplo Permite operações seguras durante a realização de amarrações de arame, evitando que a extremidade do laço de arame se solte e entre em contato com a cruzeta.

Instalador de Contrapino Permite a reposição de pinos ou ferragens através de suas pinças, que as seguram firmemente, quando estão fora do alcance do eletricista.

Sacador auxiliar de contrapino Auxilia o desacoplamento e acoplamento de isoladores tipo campânula.

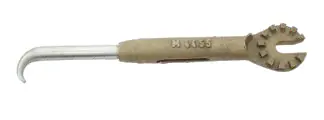

A extremidade reta permite deslocar o contrapino do alojamento interno da concha, enquanto que, a parte curva é utilizada para empurrar o contrapino de volta para o alojamento.

Com formato de um gancho, possibilita manipular a posição da concha durante a instalação ou retirada do contrapino.

Permite o corte de componentes próximo ao condutor energizado, mesmo em ângulos desfavoráveis.

Permite serrar galhos de árvores nas proximidades de instalações energizadas.

Serra para poda com gancho auxiliares Possui ganchos nas extremidades para auxiliar na remoção dos galhos cortados.

Essa ferramenta atua como empunhadura da serra de poda FLV31479-2, nos trabalhos pelo método ao contato.

Permite a instalação e retirada de parafusos com cabeças fendadas em instalações energizadas.

Torniquete Auxiliar Permite segurar componentes ou condutores leves durante intervenções em instalações energizadas. Possui capacidade de abertura de 6 a 19 mm. As arestas do corpo são arredondadas para evitar danos aos condutores. Peso aprox.: 0,36 kg (0,79 lb)

Adaptador de ferramentas Permitir acoplamento de diversas ferramentas, com uma fixação firme através de porca borboleta, tornando-as universal para as várias intervenções energizadas. Peso aprox.: 0,14 kg (0,31 lb)

Espelho Permite inspecionar partes de instalações energizadas não diretamente visíveis. O ângulo do espelho côncavo pode ser pré-ajustado, permitindo ao eletricista uma melhor posição de trabalho. Peso aprox.: 0,37 kg (0,82 lb)

Gancho para isolador Para o manuseio e elevação de cadeias de isoladores. Sua articulação permite manter durante todo tempo o alinhamento com o isolador. Utilizado também como apoio durante as intervenções em instalações energizadas, tais como: instalações de bastões ou jugos. Peso aprox.: 0,30 kg (0,66 lb)

Lâmina fixa para amarração É dotada de lâmina, com inclinação de 60° em relação ao bastão, permitindo manipular arames de amarração. Suas fendas profundas em formato “V”, facilitam a extração do arame, mesmo em locais de difícil acesso.

Suporte flexível para soquete hexagonal Permite o encaixe de soquetes de padrão 1/2”, na instalação ou retirada de parafusos ou porcas.

Permite o corte de objetos ou retirada do isolamento de condutores em instalações energizadas.

Escova em “V” para limpeza de condutor Possui cerdas de aço que permitem excelente pressão ao entorno do condutor durante a limpeza. Disponíveis nos modelos RM4455-63, com encaixe universal para uso em acoplamento no bastão universal, e RM1889, com empunhadura para uso manual (desde que utilizada com luvas isolantes de borracha). As cerdas de aço poderão ser adquiridas para reposição em embalagens contendo 10 unidades: (RM1899).

Extensão com pingadeiras Essa ferramenta foi desenvolvida para acoplamento em bastões isolantes para uso em situações de manobras de emergência sob chuva.

Tenaz para isolador Permite segurar o isolador durante sua instalação ou remoção.

Com ângulo pré-ajustado na porca borboleta, e através do giro do parafuso, os mordentes de fibra são ajustados de 76 a 108 mm (3” a 4-1/4”) no modelo RM4455-67, e 57 a 89 mm (2 1/4” a 3-1/2”) no modelo RT403-1101.

Gancho rotativo para amarração Possui gancho giratório livre para fazer e desfazer amarração com olhal em suas extremidades.

Lâmina rotativa para amarração Ferramenta com lâmina de aço formato “V” e giro livre sobre seu eixo.

É utilizada para desfazer a amarração sem olhal em sua extremidade.

Desconector pontado Cabeçote utilizado na manobra de chaves corta- circuito.

Medidor de bitola de condutor Permite uma rápida e precisa medição da bitola de condutores CAA, cobre sólido ou multifilamentados, bitola 4 Cu até 4/0 CAA.

Extrator de cartucho Dotada de encaixe universal, é utilizada para instalar, mobilizar ou retirar cartuchos de chave fusível de Ø 13 a 38 mm em instalações energizadas através do giro do bastão universal.

O extrator de cartucho pode ter seu ângulo ajustado previamente através da porca borboleta.

Extrator de cartucho De aplicação similar ao modelo RM4455-77, essa ferramenta tem capacidade de abertura de Ø 25 a 64 mm.

Extrator de cartucho Utilizada para instalar, mobilizar ou retirar cartuchos de chave fusível de Ø 30 a 90 mm em instalações energizadas, através do giro do bastão universal.

Aplicador de Aerossol Para aplicações de pinturas ou lubrificantes em equipamentos energizados como também inseticidas em ninhos de insetos.

Opcional: CPR-30485 - Cobertura Protetora para Aplicador de Aerossol.

Permite a realização de diversas tarefas, tais como:

- abertura da trava dos jugos para liberação dos munhões, ou da luva ajustável no bastão tensor;

- auxiliar na instalação do jugo lado energizado;

- instalação e remoção do esticador de cabo.

Gancho para corda e galho Possibilita empurrar/puxar galhos de árvores para fora da área de trabalho próximos às instalações energizadas ou para desembaraçar cordas.

Colocador e extrator de contrapino Desenvolvida especialmente para instalar e extrair contrapinos em cadeias de ancoragem de isoladores.

Possui ranhuras que guiam o contrapino durante sua instalação.

Adaptador universal Acompanhado de parafuso borboleta (para acoplamento ao cabeçote universal) esse dispositivo permite modificar o ângulo de instalação de uma ferramenta.

Permite golpear com força equipamentos em instalações energizadas para movê-los.

Permite ao eletricista ancorar provisoriamente as pontas dos condutores cortados durante as manutenções, a fim de evitar que estes fiquem soltos.

Atua como uma chave fixa para parafusos de Ø 3/4” e 5/8”, evitando que girem quando a porca é movimentada com a chave cachimbo com catraca RM4455-89 e soquetes multi-angular RC403-1085 e RC403-1085M.

Chave cachimbo com catraca Permite apertar porcas quadradas de 5/8” em ferragens de instalações energizadas, independentemente do comprimento da rosca.

Prolongador universal Essa ferramenta permite a extensão, em certos casos, de outras ferramentas universais em locais de difícil acesso.

Escova tubular para condutor Possui formato semitubular com Ø externo 64 mm e cabeçote giratório com encaixe universal para uso em acoplamento no bastão universal. Permite a limpeza em toda circunferência do condutor energizado.

Escova tubular manual para condutor Similar ao modelo RM4455-92 (Ø 64 mm), utilizada manualmente com auxílio de luvas isolantes para maior segurança do eletricista.

Escova Tubular Manual para Condutor Também similar ao modelo RM4455-92, possui uma alça de aço com revestimento plástico para uma melhor empunhadura do eletricista, que deve utilizar luvas isolantes durante o seu manuseio.

Sacador de contrapino em alavanca Permite com facilidade a extração parcial do contrapino através de seu formato tipo “pétala” que, com o movimento de alavanca, extrai de maneira suave o contrapino que está em posição perpendicular à estrutura.

Ferramenta para chave “W” Permite a reposição de contrapinos tipo “W” (comumente usados na Europa e Japão) através de sua ranhura.

Adaptador universal flexível Essa ferramenta possibilita o giro de outra ferramenta universal em série com ela, mesmo em ângulo quando acoplado ao bastão universal ou vara de manobra.

Instalador de pino Essa ferramenta permite a colocação de pinos em cadeias de isoladores através de suas três pinças que agarram firmemente.

Instalador de Contrapino Essa ferramenta permite a instalação de contrapinos em ângulo nas cadeias de isoladores através de seu dispositivo multi-encaixe.

Essa ferramenta permite manipular objetos com até Ø 64 mm.

Martelo com proteção de borracha Permite golpear equipamentos em instalações energizadas para movê-los.

Cabeçote Tipo Croque Geralmente utilizado por bombeiros para quebrar vidros, telhados etc. para desobstruir locais com necessidade de serem acessados, tais como prédios, residências, galpões após incêndio, reduzindo a ocorrência de acidentes.

Cabeçote para instalação de espaçadores Pontas fabricadas em aço com o intuito de permitir uma certa flexibilidade para que o eletricista consiga posicioná-las da melhor maneira possível durante a utilização. Revestido em plastisol vermelho para melhorar a visibilidade à distância da ferramenta.

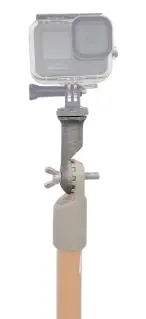

Adaptador Universal para câmeras de ação Projetado para acoplar câmeras de ação e celulares em bastões de manobra para inspeções em locais de difícil acesso.
